Zener Diyotlar - Tekil

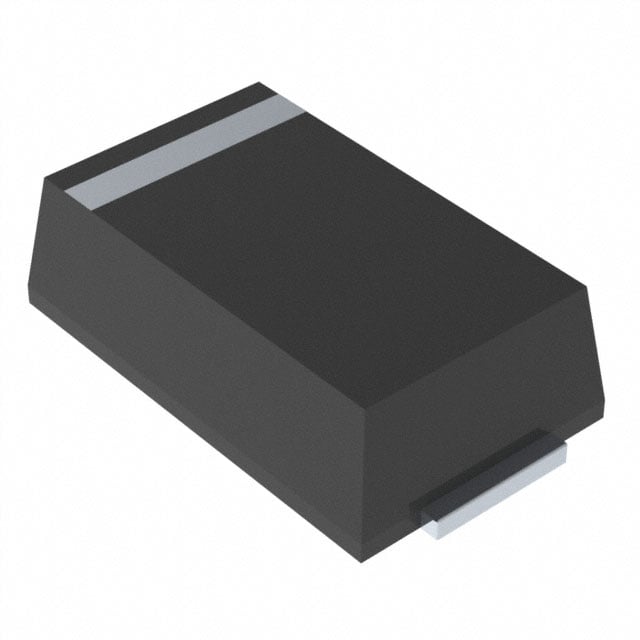

PTV6.2B-M3/84A
DIODE ZENER 6.6V 600MW DO220AA
- Üretici
- Vishay
- Paket/Kılıf
- DO-220AA
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- PTV6.2B
PTV6.2B-M3/84A Hakkında
PTV6.2B-M3/84A, Vishay tarafından üretilen 6.6V nominal gerilim değerine sahip tekil Zener diyotudur. 600 mW güç kapasitesi ile tasarlanmış olan bu bileşen, DO-220AA SMD paketinde sunulmaktadır. Nominal Zener gerilimi 6.6V olup, ±6% tolerans aralığında üretilmiştir. Maximum 6 Ohm impedans değeri ile düşük dinamik direnç karakteristiğine sahiptir. 3V'ta ölçülen reverse leakage akımı 20 µA olup, forward voltajı 200 mA'de 1.5V'tur. 150°C işletme sıcaklığı ile industrial uygulamalara elverişlidir. Regülasyon devreleri, koruma uygulamaları ve voltaj stabilizasyon devrelerinde kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 20 µA @ 3 V |
| Impedance (Max) (Zzt) | 6 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | DO-220AA |
| Part Status | Active |
| Power - Max | 600 mW |
| Supplier Device Package | DO-220AA (SMP) |
| Tolerance | ±6% |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 6.6 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
