Zener Diyotlar - Tekil

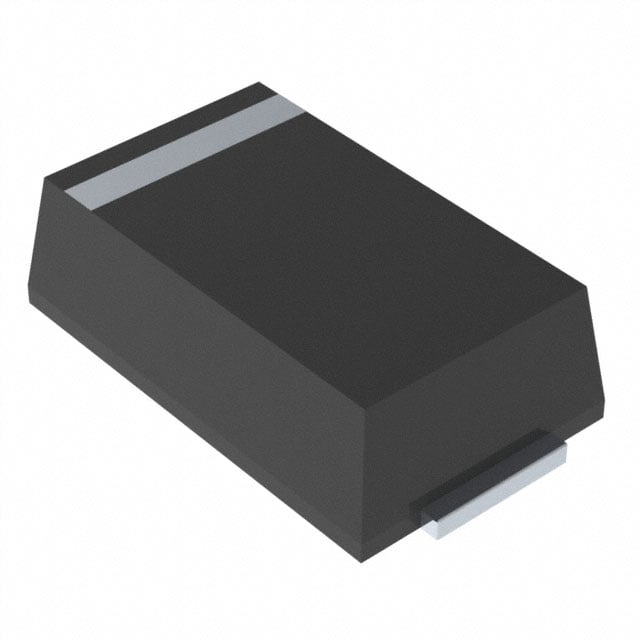

PTV5.6B-M3/84A
DIODE ZENER 6V 600MW DO220AA
- Üretici
- Vishay
- Paket/Kılıf
- DO-220AA
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- PTV5.6B
PTV5.6B-M3/84A Hakkında
PTV5.6B-M3/84A, Vishay tarafından üretilen 6V nominal değerine sahip Zener diyottur. 600 mW güç kapasitesine sahip bu bileşen, gerilim regülasyonu ve aşırı gerilim koruması uygulamalarında kullanılır. Surface mount DO-220AA paketinde sunulan diyot, maksimum 1.5V ileri gerilim düşüşü ile 200 mA akım taşıyabilir. 8 Ohm maksimum impedans değeri ve ±6% toleransı ile stabil performans sağlar. -40°C ile +150°C arasında çalışır. Tersine sızıntı akımı 1.5V'ta 20 µA seviyesindedir. Güç kaynağı koruması, sinyal kırpması ve gerilim sabitlemesi devreleri gibi uygulamalarda yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 20 µA @ 1.5 V |
| Impedance (Max) (Zzt) | 8 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | DO-220AA |
| Part Status | Active |
| Power - Max | 600 mW |
| Supplier Device Package | DO-220AA (SMP) |
| Tolerance | ±6% |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 6 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
