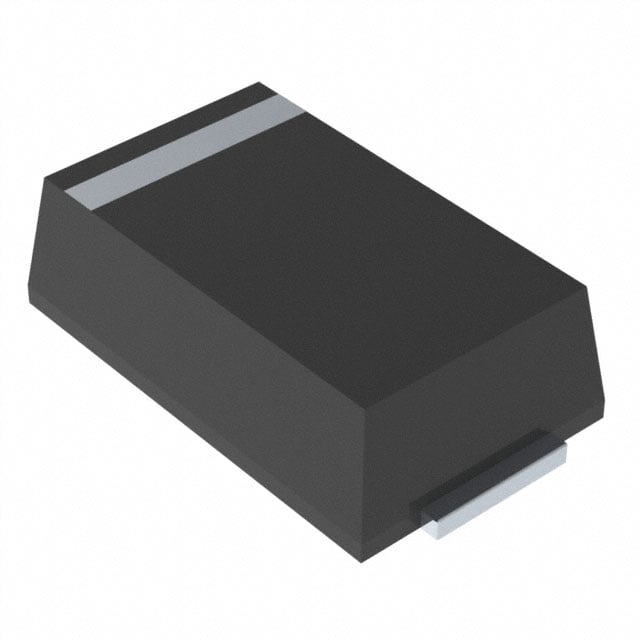

PTV5.1B-M3/84A
DIODE ZENER 5.4V 600MW DO220AA
- Üretici
- Vishay
- Paket/Kılıf
- DO-220AA
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- PTV5.1B
PTV5.1B-M3/84A Hakkında
PTV5.1B-M3/84A, Vishay tarafından üretilen 5.4V nominal voltajlı Zener diyottur. 600mW güç kapasitesiyle tasarlanan bu bileşen, DO-220AA SMD paketinde sunulmaktadır. Forward voltajı 200mA'de maksimum 1.5V, Zener impedansı 8Ω'dur. ±6% tolerans aralığında çalışır ve 150°C'ye kadar işletim sıcaklığına dayanır. Ters yönlü kaçak akımı 1V'de 20µA'dır. Voltaj regülasyonu, koruma devreleri, referans voltaj uygulamaları ve akım sınırlama işlevlerinde kullanılır. Surface Mount montajı sayesinde modern yoğun devre tasarımlarında ekonomik bir çözüm sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 20 µA @ 1 V |
| Impedance (Max) (Zzt) | 8 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | DO-220AA |
| Part Status | Active |
| Power - Max | 600 mW |
| Supplier Device Package | DO-220AA (SMP) |
| Tolerance | ±6% |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 5.4 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
