PSMN4R2-40VSHX

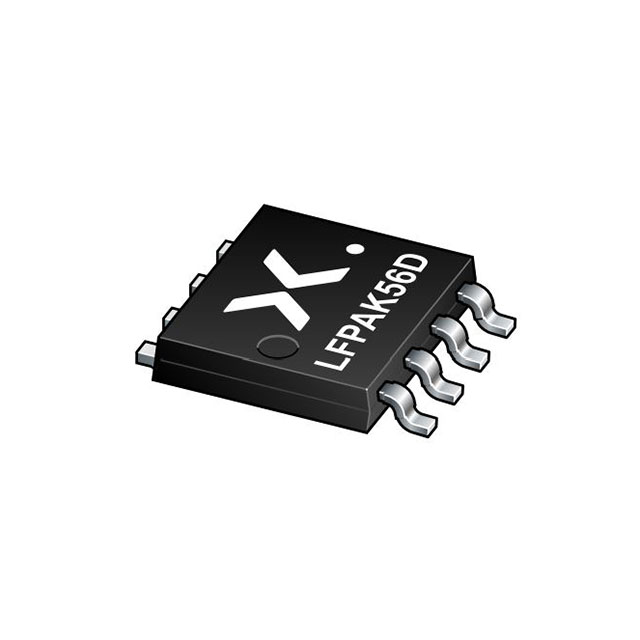

PSMN4R2-40VSH - DUAL N-CHANNEL 4
PSMN4R2-40VSHX Hakkında
PSMN4R2-40VSHX, Nexperia tarafından üretilen dual N-channel MOSFET transistördür. Half-bridge konfigürasyonunda 98A sürekli dren akımı kapasitesine sahip bu bileşen, 40V dren-kaynak gerilimi ile çalışır. 4.2mΩ drain-source direnci sayesinde düşük güç kaybı sağlar. 85W maksimum güç disipasyonu ile güç elektronikleri uygulamalarında, motor sürücüleri, DC-DC dönüştürücüleri ve anahtarlama devrelerinde kullanılır. -55°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. LFPAK56 yüzey montaj paketi ile kompakt PCB tasarımlarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 98A (Ta) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 37nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2590pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-1205, 8-LFPAK56 |
| Part Status | Active |
| Power - Max | 85W (Ta) |
| Rds On (Max) @ Id, Vgs | 4.2mOhm @ 20A, 10V |
| Supplier Device Package | LFPAK56D |
| Vgs(th) (Max) @ Id | 3.6V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
