PSMN013-40VLDX

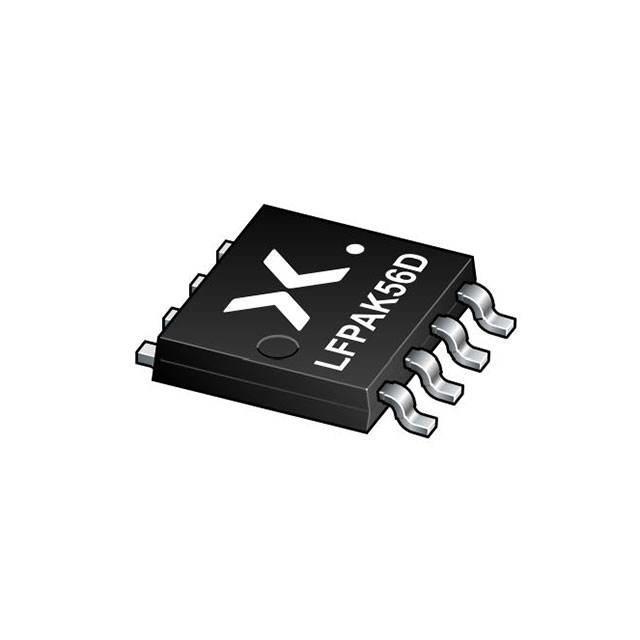

PSMN013-40VLD - DUAL N-CHANNEL 4
PSMN013-40VLDX Hakkında
PSMN013-40VLDX, Nexperia tarafından üretilen dual N-channel MOSFET transistör dizisidir. Half-bridge konfigürasyonunda tasarlanan bu bileşen, 40V drain-source gerilimi ve 42A sürekli drenaj akımı kapasitesine sahiptir. 13.6mΩ on-resistance değeri ile güç uygulamalarında verimli işlem sağlar. SOT-1205 LFPAK56 paketinde sunulan komponent, motor kontrol, güç dönüştürme, anahtarlama devreleri ve endüstriyel uygulamalar gibi alanlarda kullanılır. -55°C ile 175°C arasında çalışabilen bu transistör, yüksek entegrasyonlu ve kompakt tasarım gerektiren uygulamalar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 42A (Ta) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 19.4nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1160pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-1205, 8-LFPAK56 |
| Part Status | Active |
| Power - Max | 46W (Ta) |
| Rds On (Max) @ Id, Vgs | 13.6mOhm @ 10A, 10V |
| Supplier Device Package | LFPAK56D |
| Vgs(th) (Max) @ Id | 2.2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
