Diyotlar - Doğrultucular - Tekil

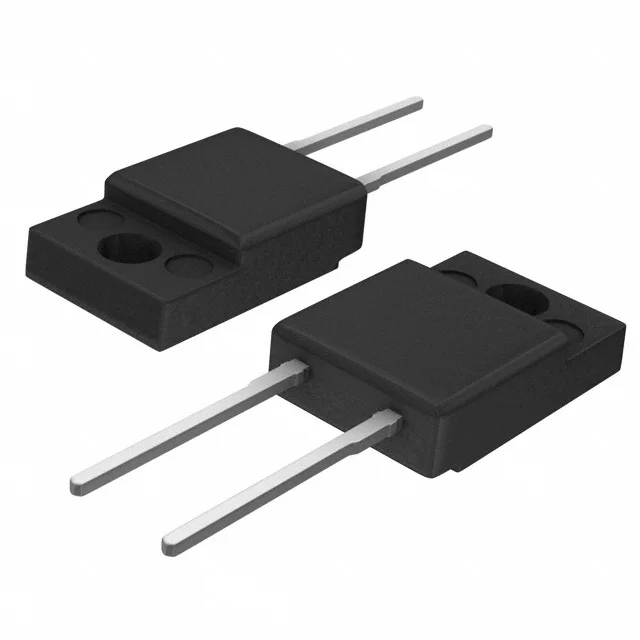

PSDF0860S1_T0_00001
ITO-220AC, FRED
- Üretici
- PANJIT
- Paket/Kılıf
- TO-220-2 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- PSDF0860S1
PSDF0860S1_T0_00001 Hakkında
PSDF0860S1_T0_00001, PANJIT tarafından üretilen 8A ortalama doğrultulmuş akım kapasitesine sahip fast recovery diyottur. TO-220-2 fully isolated tab paketinde sunulan bu bileşen, 600V maksimum ters gerilim değerine dayanabilir ve 2.3V forward voltage düşümü gösterir. 55ns reverse recovery time ile hızlı anahtarlama uygulamalarına uygundur. -55°C ile +150°C arasında çalışma sıcaklığı aralığında, güç kaynakları, invertörler, motor sürücüleri ve endüstriyel doğrultma devrelerinde kullanım için tasarlanmıştır. Through hole montaj tipi ile PCB'ye direkt lehimleme yapılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 8A |
| Current - Reverse Leakage @ Vr | 100 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-2 Full Pack, Isolated Tab |
| Part Status | Active |
| Reverse Recovery Time (trr) | 55 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 2.3 V @ 8 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
