Diyotlar - Doğrultucular - Tekil

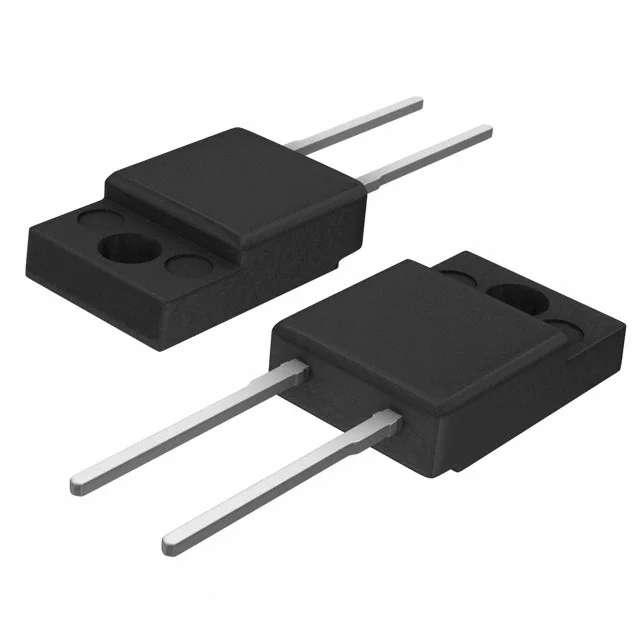

PSDF0860L1_T0_00001
ITO-220AC, FRED
- Üretici
- PANJIT
- Paket/Kılıf
- TO-220-2 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- PSDF0860L1
PSDF0860L1_T0_00001 Hakkında
PSDF0860L1_T0_00001, PANJIT tarafından üretilen 600V hızlı iyileştirme (FRED) diyotudur. ITO-220AC paketinde TO-220-2 Full Pack, Isolated Tab konfigürasyonunda sunulmaktadır. 8A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, inverterler ve AC/DC konverterler gibi uygulamalarda kullanılan bir doğrultucu diyotudur. 90 ns'lik düşük reverse recovery time ile komütatif kayıpları minimize eder. 1.8V @ 8A forward voltaj ve 600V maksimum reverse voltaj özellikleriyle yüksek voltaj uygulamalarına uygundur. -55°C ile 150°C arasında çalışma junction sıcaklığında güvenilir performans sunmaktadır. Through-hole montajı endüstriyel PCB tasarımlarında standart uygulamaya izin verir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 8A |
| Current - Reverse Leakage @ Vr | 100 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-2 Full Pack, Isolated Tab |
| Part Status | Active |
| Reverse Recovery Time (trr) | 90 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | ITO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 8 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
