Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

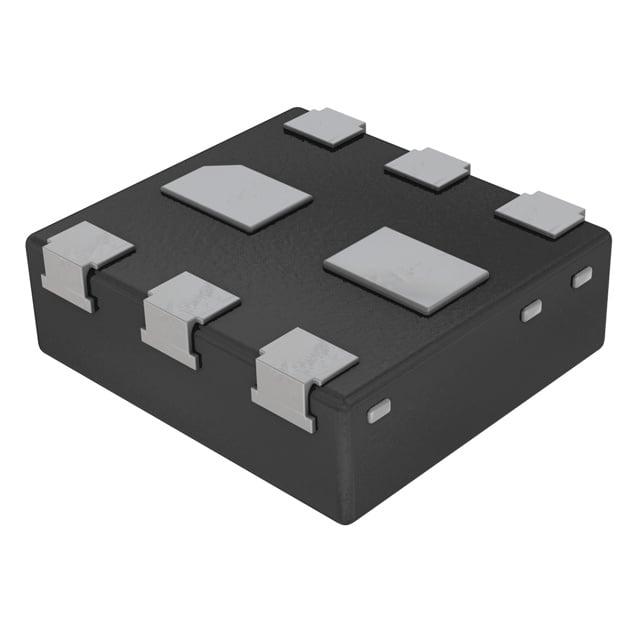

PQMH13Z
TRANS NPN/NPN RET 6DFN
- Üretici
- Nexperia
- Paket/Kılıf
- 6-XFDFN Exposed Pad
- Seri / Aile Numarası
- PQMH13Z
PQMH13Z Hakkında
PQMH13Z, Nexperia tarafından üretilen dual NPN ön beslemeli transistör dizisidir. 6-XFDFN SMD paketinde sunulan bu komponent, iki adet entegre NPN transistörü içerir ve her bir transistör 4.7kΩ baz direnci ile 47kΩ emitter-baz direnciyle ön beslenmiştir. Maksimum kollektör akımı 100mA, 230MHz geçiş frekansı ve 100mV saturasyon voltajı ile düşük sinyal seviyeleri ve hızlı komütasyon gerektiren uygulamalarda kullanılır. 50V VCEO yıkılma voltajı ve 230mW maksimum güç derecelendirmesi, darbe amplifikasyon, lojik seviye çevirme ve ses frekansı uygulamalarında uygulanabilir. SMD montajla yüksek yoğunluklu PCB tasarımlarına uygun.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 10mA, 5V |
| Frequency - Transition | 230MHz |
| Mounting Type | Surface Mount |
| Package / Case | 6-XFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 230mW |
| Resistor - Base (R1) | 4.7kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | DFN1010B-6 |
| Transistor Type | 2 NPN - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
