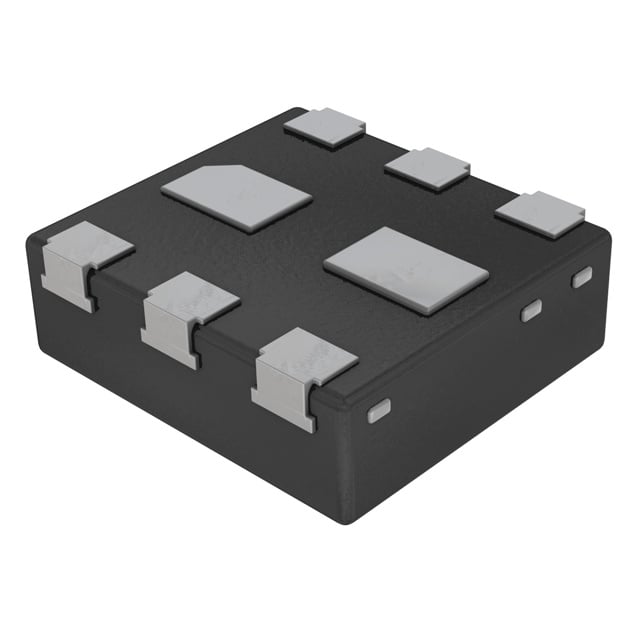

PQMD2Z
TRANS PREBIAS NPN/PNP 50V 6DFN
- Üretici
- Nexperia
- Paket/Kılıf
- 6-XFDFN Exposed Pad
- Seri / Aile Numarası
- PQMD2Z
PQMD2Z Hakkında
PQMD2Z, Nexperia tarafından üretilen ön beslemeli (pre-biased) dual transistör bileşenidir. Bir NPN ve bir PNP transistörü içeren bu komponent, 50V maksimum beslenme voltajında çalışır. 100mA maksimum kolektör akımı ve 230MHz transistion frequency ile hızlı anahtarlama uygulamalarında kullanılabilir. 6-pin DFN Exposed Pad paket formatında gelen PQMD2Z, yüksek entegrasyon oranı gerektiren kompakt PCB tasarımlarında tercih edilir. Dahili 22kΩ base ve emitter-base dirençleri ile ön beslemeli yapısı sayesinde, basit ve direkt kullanım sağlar. Ses amplifikaları, darbe jeneratörleri, lojik kontrol devreleri ve anahtarlama uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 5V |
| Frequency - Transition | 230MHz, 180MHz |
| Mounting Type | Surface Mount |
| Package / Case | 6-XFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 230mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | DFN1010B-6 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
