Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

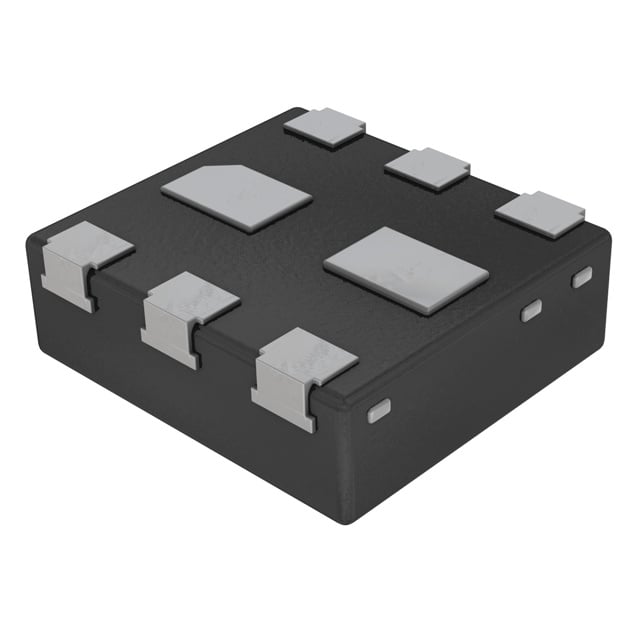

PQMD16Z
TRANS PREBIAS NPN/PNP 50V 6DFN
- Üretici
- Nexperia
- Paket/Kılıf
- 6-XFDFN Exposed Pad
- Seri / Aile Numarası
- PQMD16Z
PQMD16Z Hakkında
PQMD16Z, Nexperia tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Tek pakette 1 adet NPN ve 1 adet PNP transistörü içerir. 50V maksimum kolektör-emiter gerilimi ile çalışan bu bileşen, maksimum 100mA kolektör akımını destekler. 6-XFDFN yüzey montajlı paket içinde sunulan PQMD16Z, 350mW güç dağıtım kapasitesine sahiptir. Dahili 22kΩ base direnç ve 47kΩ emitter-base direnci sayesinde ön beslemeli konfigürasyon sağlar. 230MHz (NPN) ve 180MHz (PNP) transition frekansı ile hızlı anahtarlama uygulamalarında kullanılabilir. Düşük Vce doyum gerilimi (150mV @ 10mA) ile verimli çalışma sunar. Sinyal geçişi, ses frekansı amplifikasyonu, lojik arayüz sürücüleri ve anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 5V |
| Frequency - Transition | 230MHz, 180MHz |
| Mounting Type | Surface Mount |
| Package / Case | 6-XFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 350mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | DFN1010B-6 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
