Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

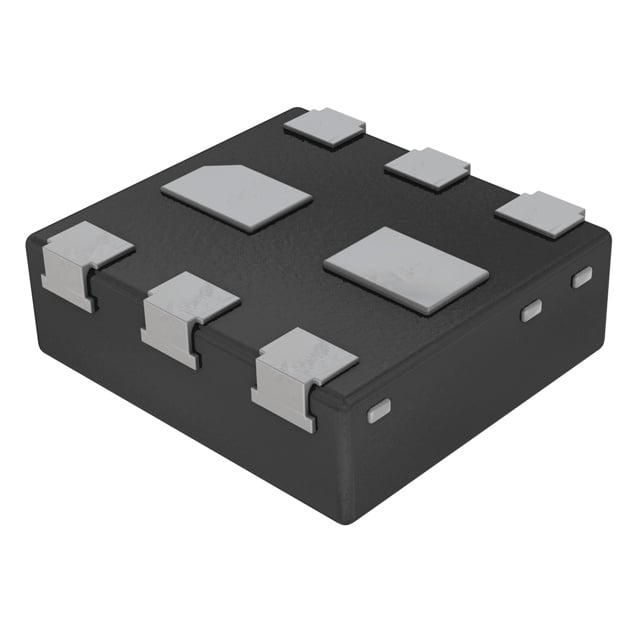

PQMD12Z
TRANS PREBIAS NPN/PNP 50V 6DFN
- Üretici
- Nexperia
- Paket/Kılıf
- 6-XFDFN Exposed Pad
- Seri / Aile Numarası
- PQMD12Z
PQMD12Z Hakkında
PQMD12Z, Nexperia tarafından üretilen ön beslemeli dual transistör dizisidir. Tek bir 6-XFDFN pakette 1 adet NPN ve 1 adet PNP transistörü içerir. 50V collector-emitter breakdown voltajı ve 100mA maksimum collector akımı ile orta güç uygulamalarına uygundur. 230MHz ve 180MHz transition frequency değerleri hızlı anahtarlama işlemleri için gereken performansı sağlar. Ön beslemeli yapısı sayesinde harici bias rezistörleri gerektirmez; her bir transistörün tabanında 47kΩ rezistörler entegre edilmiştir. Maksimum 350mW güç tüketimi ile güç kısıtlı tasarımlara uyarlanabilir. Vce doyum voltajı 150mV olarak belirtilmiştir. Surface mount paketi otomatik montaj prosesleri için optimize edilmiştir. Sinyal işleme, anahtarlama ve amplifikasyon devreleri başta olmak üzere endüstriyel ve tüketici elektronikleri uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 5V |
| Frequency - Transition | 230MHz, 180MHz |
| Mounting Type | Surface Mount |
| Package / Case | 6-XFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 350mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | DFN1010B-6 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
