Diyotlar - Doğrultucular - Tekil

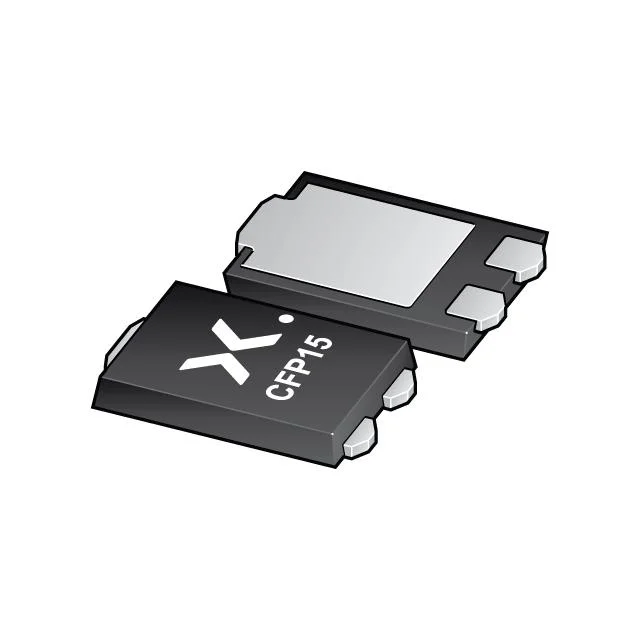

PMEG45U10EPDAZ
NEXPERIA PMEG45U10EPD - 45V, 10A
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- PMEG45U10EPD
PMEG45U10EPDAZ Hakkında
PMEG45U10EPDAZ, Nexperia tarafından üretilen 45V/10A kapasiteli bir Schottky doğrultucu diyottur. TO-277 (3-PowerDFN) surface mount paketinde sunulan bu komponent, 490 mV forward voltajı ve 16 ns reverse recovery time'ı ile yüksek hızlı anahtarlama uygulamalarında kullanılır. -55°C ile +150°C arasında çalışma sıcaklığına sahip olan PMEG45U10EPDAZ, düşük ön voltaj düşüşü sayesinde güç kaybını minimize eder. Enerji dönüşüm devreleri, güç kaynakları, DC-DC konvertörler, motor kontrol ve ağır akım doğrultma uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1170pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 10A |
| Current - Reverse Leakage @ Vr | 20 mA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 16 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CFP15 |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 490 mV @ 10 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
