PMEG45T15EPDZ

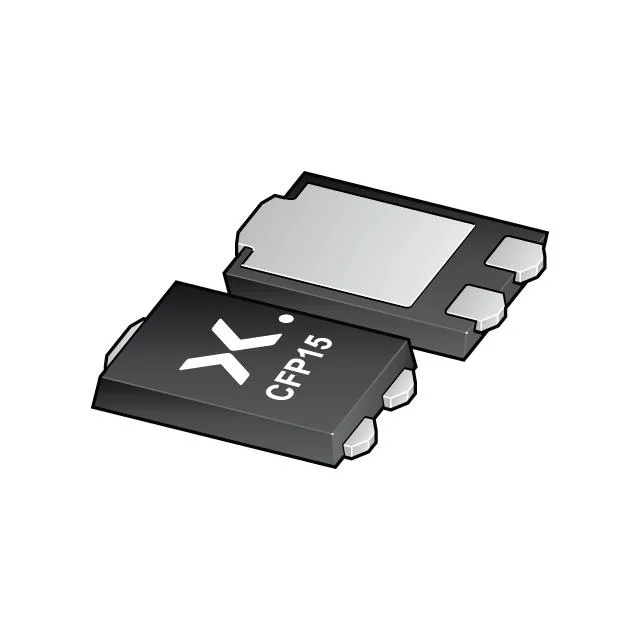

PMEG45T15EPD - 45 V, 15 A LOW VF
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- PMEG45T15EPD
PMEG45T15EPDZ Hakkında
PMEG45T15EPDZ, 45V reverse voltage ve 15A ortalama doğrultma akımına sahip bir Schottky diyotudur. Düşük forward voltage (580 mV @ 15 A) karakteristiği ile enerji kaybını minimize ederek verimlilik sağlar. 20 ns reverse recovery time ve fast recovery özelliği ile yüksek hızlı anahtarlama uygulamalarında kullanılır. Surface mount TO-277 (3-PowerDFN) paketlemesi ile kompakt tasarımlara uygun olması, SMPS (switched-mode power supplies), AC/DC adaptörleri, otonom elektrik araçları ve endüstriyel güç dönüştürme sistemlerinde tercih edilir. -40°C ile +150°C junction sıcaklığında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2200pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 100 µA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 20 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CFP15 |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 580 mV @ 15 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
