Diyotlar - Doğrultucular - Tekil
PMEG2015EPK,315

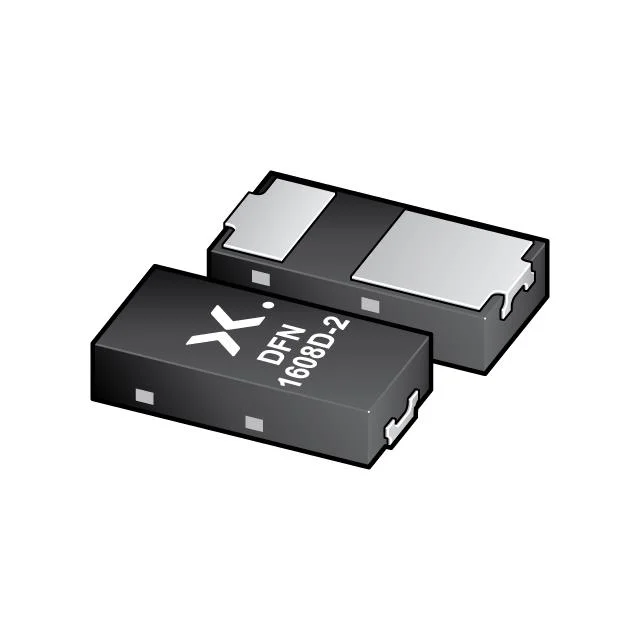

NOW NEXPERIA PMEG2015EPK - RECTI
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 2-XDFN
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- PMEG2015
PMEG2015EPK,315 Hakkında
PMEG2015EPK, Nexperia tarafından üretilen hızlı geri kazanım Schottky doğrulttucu diyotudur. 1.5A ortalama doğrultulmuş akım ve 20V ters gerilim rating'i ile düşük voltaj uygulamalarında kullanılmaya uygun bir komponenttir. 5 ns reverse recovery time ile hızlı anahtarlama performansı sağlar. Surface mount DFN1608D-2 paketinde sunulan bu diyot, düşük forward voltage düşüşü (420mV @ 1.5A) sayesinde güç kaybını minimize eder. AC adaptörleri, DC-DC converterleri, LED sürücüleri ve güç yönetimi devrelerinde yaygın olarak kullanılır. -40°C ile +150°C arasında çalışma sıcaklığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 120pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 1.5A |
| Current - Reverse Leakage @ Vr | 350 µA @ 10 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 2-XDFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 5 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DFN1608D-2 |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 420 mV @ 1.5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
