Diyotlar - Doğrultucular - Tekil

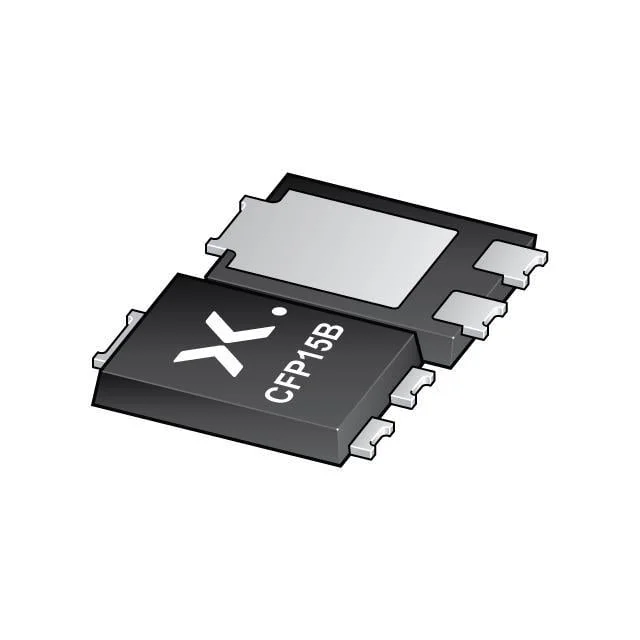

PMEG100T100ELPE-QZ
PMEG100T100ELPE-Q/SOT1289B/CFP
- Üretici
- Nexperia
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- PMEG100T100ELPE
PMEG100T100ELPE-QZ Hakkında
PMEG100T100ELPE-QZ, Nexperia tarafından üretilen 100V Schottky doğrultma diyotudur. 10A ortalama doğrultmalı akım kapasitesi ile güç kaynakları, DC-DC dönüştürücüler ve ters akım koruması uygulamalarında kullanılır. 22ns reverse recovery time ile hızlı anahtarlama özelliğine sahiptir. TO-277 (3-PowerDFN) yüzey montajlı paket ile kompakt tasarımları destekler. 810mV forward voltage drop @ 10A ile düşük ısı kaybı sağlar. -55°C ile +175°C işletme sıcaklığı aralığında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 850pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 10A |
| Current - Reverse Leakage @ Vr | 5 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 22 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CFP15B |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 810 mV @ 10 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
