Diyotlar - Doğrultucular - Tekil

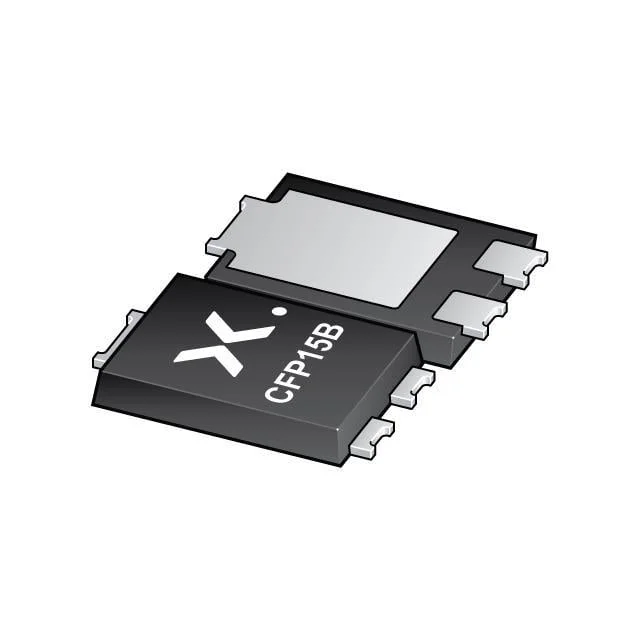

PMEG100T080ELPE-QZ
PMEG100T080ELPE-Q/SOT1289B/CFP
- Üretici
- Nexperia
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- PMEG100T080ELPE
PMEG100T080ELPE-QZ Hakkında
PMEG100T080ELPE-QZ, Nexperia tarafından üretilen 100V/8A Schottky rectifier diyottur. Surface mount TO-277 (3-PowerDFN) paketinde gelen bu bileşen, 810mV forward voltage düşüşü ile düşük enerji kaybı sağlar. 19ns reverse recovery time ve fast recovery karakteristiği ile anahtarlama uygulamalarında kullanılır. 4µA reverse leakage current ile sızıntı akımı minimal tutulmuştur. -55°C ile +175°C arasında çalışabilir. AC/DC dönüştürücüler, güç yönetimi devreleri ve enerji hasat uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 680pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 8A |
| Current - Reverse Leakage @ Vr | 4 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 19 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CFP15B |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 810 mV @ 8 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
