Diyotlar - Doğrultucular - Tekil

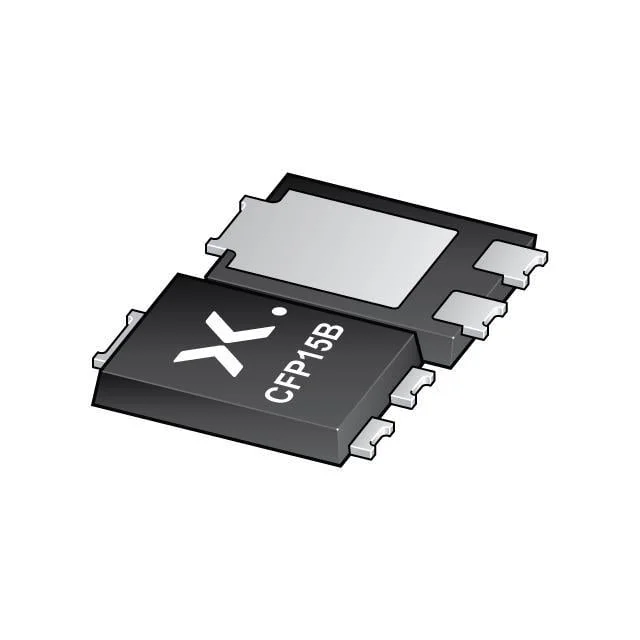

PMEG100T050ELPE-QZ
PMEG100T050ELPE-Q/SOT1289B/CFP
- Üretici
- Nexperia
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- PMEG100T050ELPE
PMEG100T050ELPE-QZ Hakkında
PMEG100T050ELPE-QZ, Nexperia tarafından üretilen hızlı geri kazanım Schottky doğrultucu diyotudur. 100V ters voltaj kapasitesi ve 5A ortalama doğrultulanmış akım değerlerine sahip bu bileşen, 12 ns ters kazanım süresine (trr) ve 810 mV maksimum ileri voltajına (Vf @ 5A) sahiptir. Surface mount TO-277 (3-PowerDFN) paketinde sunulan PMEG100T050ELPE-QZ, düşük ters kaçak akımı (2.5 µA @ 100V) ve geniş çalışma sıcaklık aralığı (175°C) ile karakterize edilir. Güç kaynağı devreleri, doğrultma uygulamaları, PFC (Power Factor Correction) ve anahtarlamalı güç kaynakları gibi yüksek frekanslı uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 410pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 2.5 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 12 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CFP15B |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 810 mV @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
