Diyotlar - Doğrultucular - Tekil

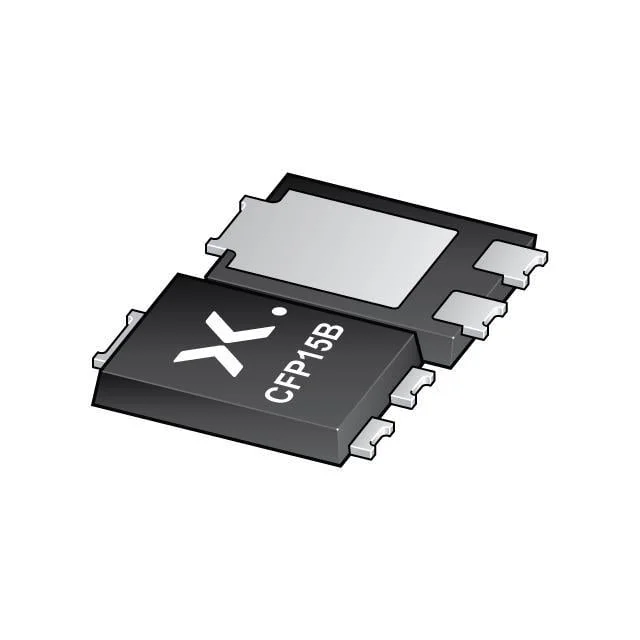

PMEG100T030ELPE-QZ
PMEG100T030ELPE-Q/SOT1289B/CFP
- Üretici
- Nexperia
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- PMEG100T030ELPE
PMEG100T030ELPE-QZ Hakkında
PMEG100T030ELPE-QZ, Nexperia tarafından üretilen hızlı kurtarma Schottky doğrultma diyotudur. 100V ters voltaj ve 3A ortalama doğrultulmuş akım kapasitesine sahiptir. 3V'de 710mV ileri gerilim düşüşü ile düşük kayıp uygulamalarında kullanılmaya uygundur. TO-277 (3-PowerDFN) paketine montajlanan bu diyot, 12ns hızlı geri kazanım süresi sayesinde yüksek frekans anahtarlama uygulamalarında performans gösterir. Güç kaynakları, DC-DC dönüştürücüler, invertörler ve koruma devreleri gibi endüstriyel ve tüketici elektroniği uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 410pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 2.5 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 12 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CFP15B |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 710 mV @ 3 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
