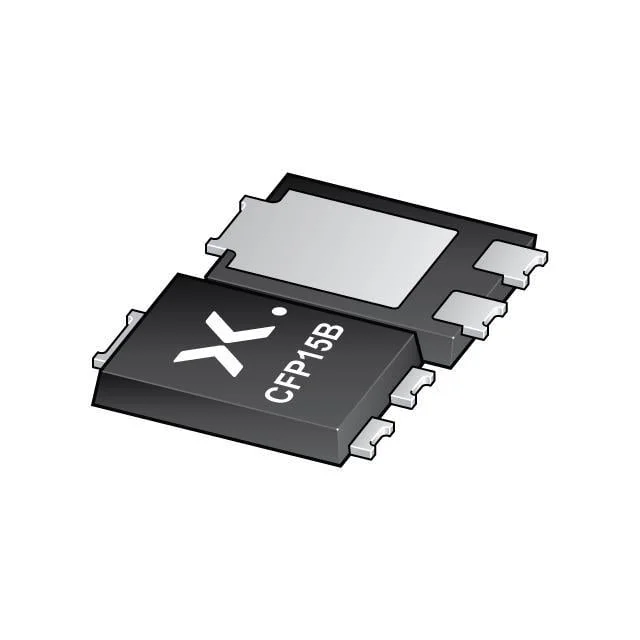

PMEG060T040CLPEZ
PMEG060T040CLPE/SOT1289B/CFP15
- Üretici
- Nexperia
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- PMEG060T040CLPE
PMEG060T040CLPEZ Hakkında
PMEG060T040CLPEZ, Nexperia tarafından üretilen yüksek hızlı Schottky diyot çifti olup common cathode konfigürasyonunda sunulmaktadır. TO-277 (PowerDFN) paketinde montajlı bu komponent, düşük forward voltaj düşüşü (620 mV @ 2A) ve hızlı ön kenar recovery zamanı (12 ns) özellikleriyle dikkat çekmektedir. 60V maksimum reverse voltaj ve 2A ortalama doğrultulmuş akım kapasitesi ile switch mode power supplies, adaptörler, AC/DC dönüştürücüler ve güç yönetimi uygulamalarında kullanılır. 175°C junction sıcaklığına kadar çalışabilen bu diyot, yüksek frekans anahtarlama uygulamalarında enerji kaybını azaltır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 2A |
| Current - Reverse Leakage @ Vr | 1.2 µA @ 60 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 12 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CFP15B |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 620 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
