Diyotlar - Doğrultucular - Diziler

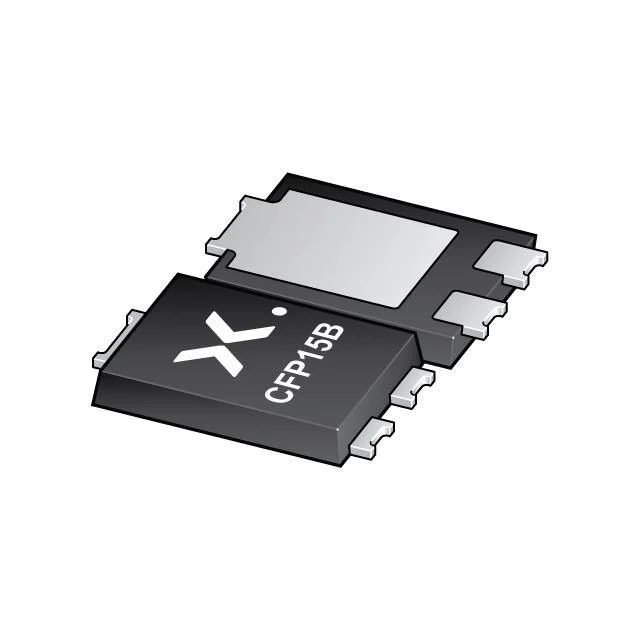

PMEG060T040CLPE-QZ
PMEG060T040CLPE-Q/SOT1289B/CFP
- Üretici
- Nexperia
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- PMEG060T040CLPE
PMEG060T040CLPE-QZ Hakkında
PMEG060T040CLPE-QZ, Nexperia tarafından üretilen Schottky diyot dizi bileşenidir. 1 çift common cathode konfigürasyonunda tasarlanan bu komponent, 2A ortalama doğrultulmuş akım kapasitesine ve 60V DC ters voltaj dayanıklılığına sahiptir. 620mV forward voltaj düşüşü ile 2A akımda çalışır. TO-277 (3-PowerDFN) surface mount paketinde sunulan bileşen, 12ns reverse recovery time ile hızlı anahtarlama özellikleri gösterir. -55°C ile 175°C arasında çalışabilen bu diyot, güç kaynağı uygulamalarında, AC/DC konverterlerinde, motor kontrolü devrelerinde ve ters akım koruma uygulamalarında kullanılır. 1.2µA @ 60V ters kaçak akımı ile düşük sızıntı özelliği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 2A |
| Current - Reverse Leakage @ Vr | 1.2 µA @ 60 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 12 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CFP15B |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 620 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
