Diyotlar - Doğrultucular - Tekil

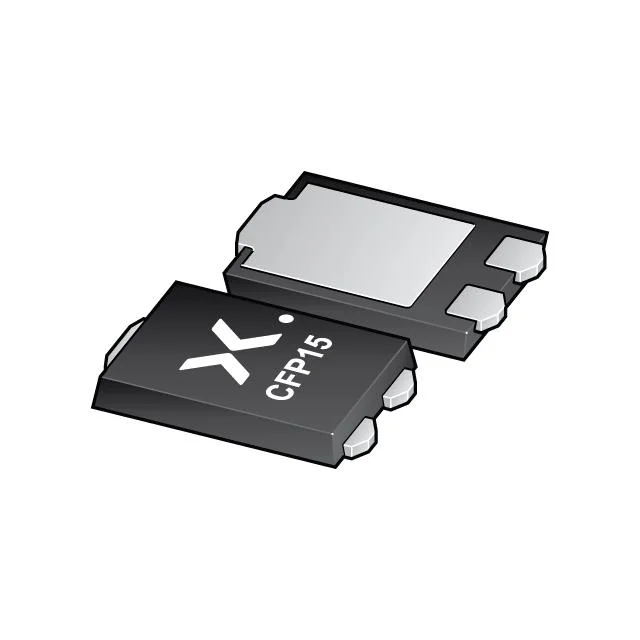

PMEG050T150EPDAZ
PMEG050T150EPD - 50V, 15 A LOW V
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- PMEG050T150EPD
PMEG050T150EPDAZ Hakkında
PMEG050T150EPDAZ, 50V maksimum reverse voltajında çalışan 15A ortalama doğrultulmuş akım kapasitesine sahip bir Schottky diyotudur. TO-277 3-PowerDFN Surface Mount paketinde sunulan bu komponent, 550mV maksimum forward voltajı ile düşük voltaj kaybı sağlar. 60ns reverse recovery time ve fast recovery karakteristiği ile hızlı anahtarlama uygulamalarında kullanılır. 175°C maksimum junction sıcaklığında çalışabilen bu diyot, güç kaynakları, DC/DC konvertörler, motorlar ve solar panel sistemleri gibi uygulamalarda doğrultma ve clipping fonksiyonları gerçekleştirir. 100µA @ 50V reverse leakage current ile düşük bekleme akımı tüketimi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 800pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 100 µA @ 50 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 60 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CFP15 |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 15 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
