Diyotlar - Doğrultucular - Tekil

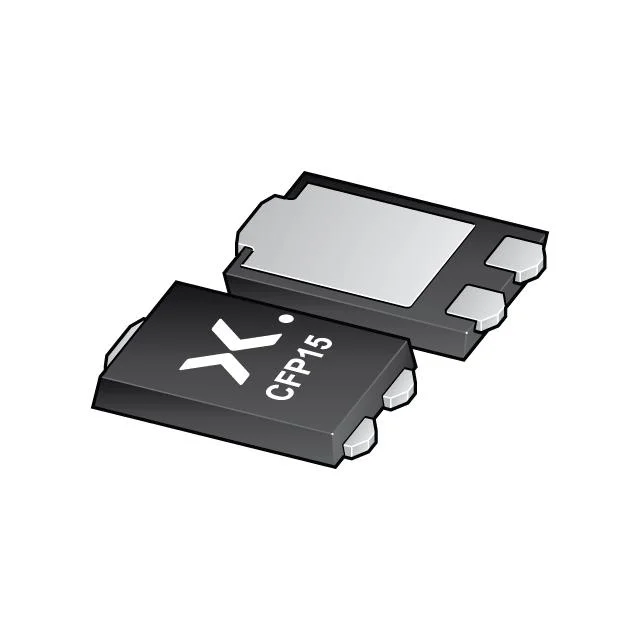

PMEG045V050EPDZ
NEXPERIA PMEG045V050EPD - 45 V,
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- PMEG045V050EPD
PMEG045V050EPDZ Hakkında
PMEG045V050EPDZ, Nexperia tarafından üretilen 45V Schottky doğrultucu diyottur. 5A ortalama doğrultulmuş akım kapasitesi ile güç uygulamalarında, AC-DC konvertörlerde ve güç kaynağı devrelerinde kullanılır. Fast recovery karakteristiği sayesinde düşük ters kurtarma süresi (19ns) sağlar. Surface mount TO-277 (3-PowerDFN) paketi ile kompakt tasarımlara uygun olup, -55°C ile +175°C arasında çalışabilir. 490mV forward voltage ve 300µA ters sızıntı akımı özellikleriyle verimli doğrultma işlemi gerçekleştirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 580pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 300 µA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 19 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CFP15 |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 490 mV @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
