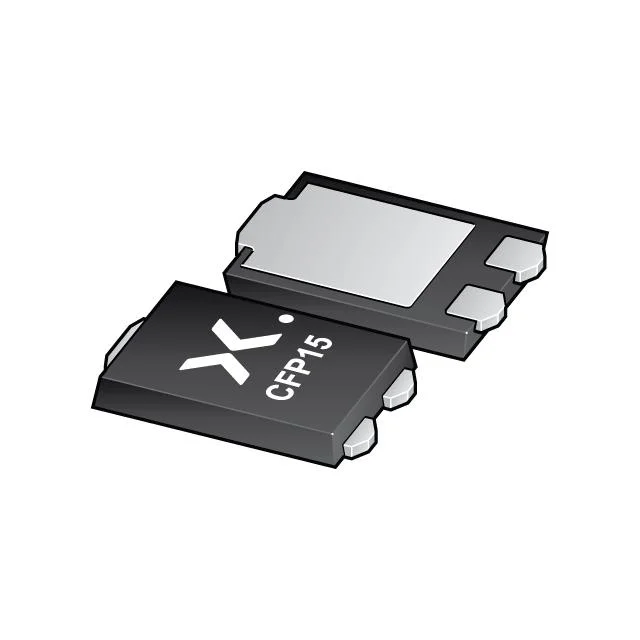

PMEG045V050EPDAZ
NEXPERIA PMEG045V050EPD - 45 V,
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- PMEG045V050EPD
PMEG045V050EPDAZ Hakkında
PMEG045V050EPDAZ, Nexperia tarafından üretilen 45V Schottky doğrultma diyotudur. 5A ortalama doğrultulmuş akım kapasitesi ile güç uygulamalarında kullanılmaya uygundur. Fast recovery karakteristiği sayesinde düşük ters kurtarma süresi (12 ns) sağlayan bu bileşen, anahtarlama güç kaynakları, DC-DC dönüştürücüler ve doğrultma devrelerinde tercih edilir. TO-277 (PowerDFN) yüzey montaj paketi ile kompakt PCB tasarımlarına uyum sağlar. 175°C maksimum diyot sıcaklığına kadar çalışabilir. 490 mV ileri gerilim düşüşü ile düşük ısı kaybı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 580pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 300 µA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 12 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CFP15 |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 490 mV @ 5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
