Diyotlar - Doğrultucular - Tekil
PMEG045T150EPDAZ
NEXPERIA PMEG045T150EPD - 45 V,
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- PMEG045T150EPD
PMEG045T150EPDAZ Hakkında

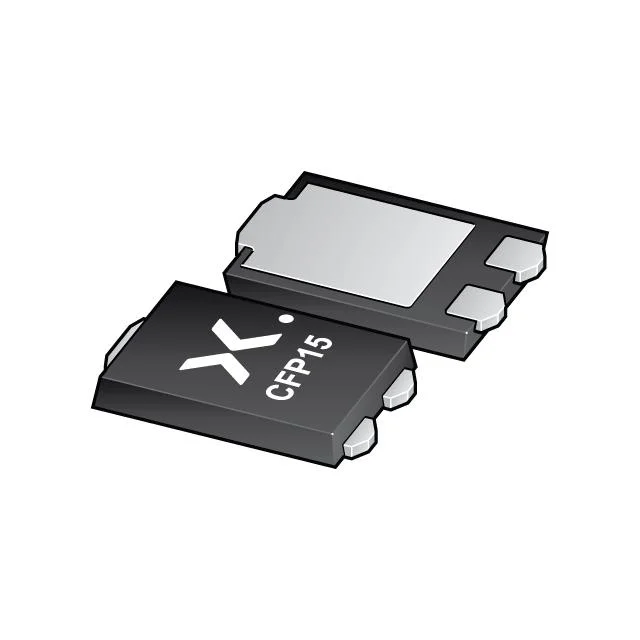

PMEG045T150EPDAZ, Nexperia tarafından üretilen 45V Schottky doğrultma diyotudur. 15A ortalama doğrultulmuş akım kapasitesi ile anahtarlama güç kaynakları, DC/DC konvertörler ve yüksek hızlı doğrultma uygulamalarında kullanılır. 20ns'lik düşük reverse recovery time ve 550mV forward voltage karakteristikleri ile verimliliği artırır. Surface Mount TO-277 (PowerDFN) paketinde sunulan bu bileşen, -40°C ile +175°C çalışma sıcaklık aralığında güvenilir performans sağlar. 45V ters voltaj toleransı, endüstriyel ve tüketici elektroniği uygulamalarında geniş kullanım imkanı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 800pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 100 µA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Reverse Recovery Time (trr) | 20 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CFP15 |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 15 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
