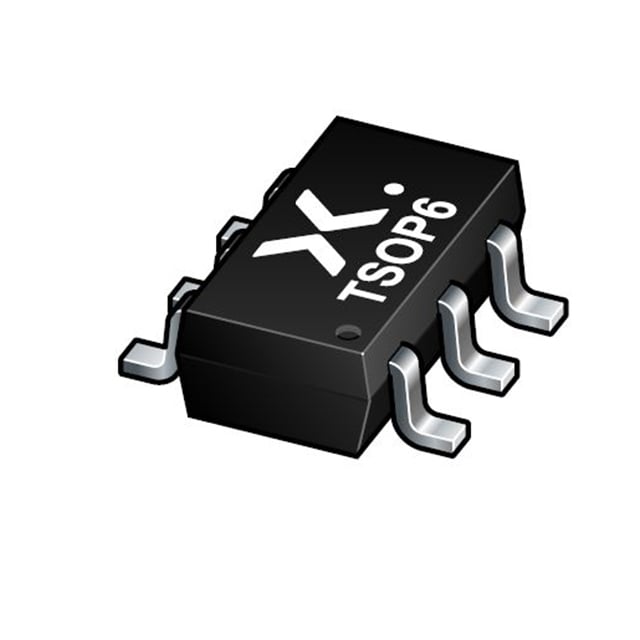

PIMD3F Hakkında
PIMD3F, Nexperia tarafından üretilen ön beslemeli dual transistör dizisidir. Tek entegre içinde 1 adet NPN ve 1 adet PNP transistör barındıran bu bileşen, sinyal işleme, lojik seviye dönüştürme ve anahtarlama uygulamalarında kullanılır. SC-74 (SOT-457) yüzey montaj paketinde sunulan PIMD3F, maksimum 100mA kolektor akımı, 50V CE breakdown voltajı ve 250mW güç sınırlaması ile çalışır. Transistörler 10kΩ base ve 10kΩ emitter-base dirençleri ile ön beslemeli yapılandırılmıştır. 230MHz transition frequency ve minimum 30 DC current gain özellikleriyle hızlı switching uygulamalarında tercih edilir. Düşük kesme akımı (1µA max) ve 150mV saturation voltajı ile verimli işlem sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 5V |
| Frequency - Transition | 230MHz, 180MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 250mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 10kOhms |
| Supplier Device Package | 6-TSOP |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
