Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

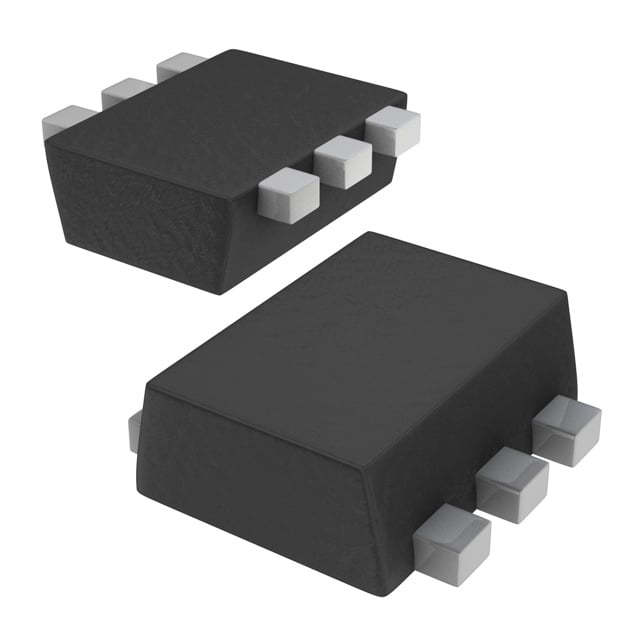

PEMD9,315
TRANS PREBIAS NPN/PNP SOT666
PEMD9,315 Hakkında
PEMD9,315, Nexperia tarafından üretilen ön beslemeli NPN/PNP transistör dizisidir. SOT-666 yüzey montaj paketinde sunulan bu bileşen, bir NPN ve bir PNP transistörü entegre bir yapı içerisinde barındırır. İnternal biyaslandırma dirençleri (R1: 10kΩ, R2: 47kΩ) sayesinde harici ön beslemeli ağ tasarımına gerek kalmaz. 100mA maksimum kolektör akımı, 50V CEV ve 300mW güç disipasyonu kapasitesi ile voltaj seviyesi kaydırma, darbe deteksiyonu, senkron anahtarlama ve lojik arabirimleme uygulamalarında yaygın olarak kullanılır. DC akım kazancı (hFE) minimum 100 (5mA/5V'ta) ve doyum gerilimi maksimum 100mV'tur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 5mA, 5V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SOT-666 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
