Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
PEMD17,115

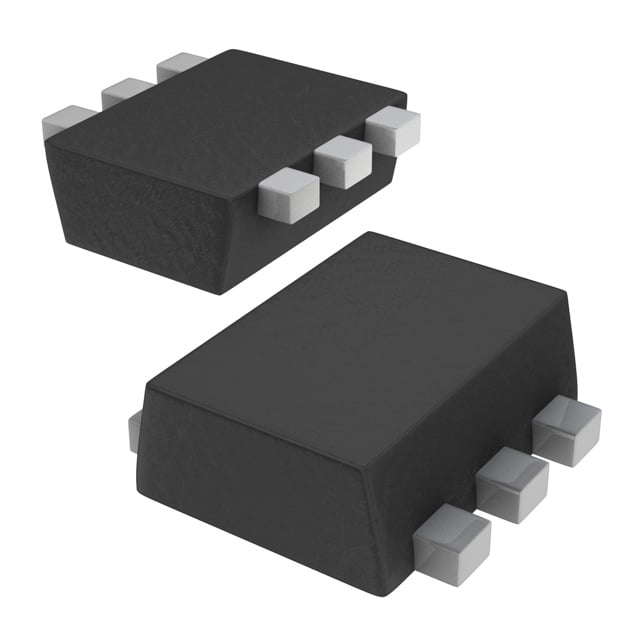

TRANS PREBIAS NPN/PNP 50V SOT666
PEMD17,115 Hakkında
PEMD17,115, Nexperia tarafından üretilen ön beslemeli (pre-biased) dual transistör dizisidir. Bir NPN ve bir PNP transistörün entegre edilmiş base dirençleri (R1: 47kΩ, R2: 22kΩ) ile birlikte sunulur. SOT-666 yüzey montaj pakajında sağlanan bu bileşen, maksimum 50V gerilim ve 300mW güç değerlerine sahiptir. 100mA maksimum kollektör akımı ve minimum 60 DC akım kazancı ile çalışır. Başlıca kullanım alanları arasında darbe şekillendirme (pulse shaping), sinyal yönlendirme (signal routing) ve anahtarlama uygulamaları yer almaktadır. Entegre base dirençleri sayesinde bağlantı basitleştirilmiştir ve PCB alanı tasarrufu sağlanır. Not: Bu ürün üretimi durdurulmuş olup (obsolete), yeni tasarımlarda alternatif bileşenler değerlendirilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 5V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | SOT-666 |
| Transistor Type | 1 NPN, 1 PNP - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
