Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

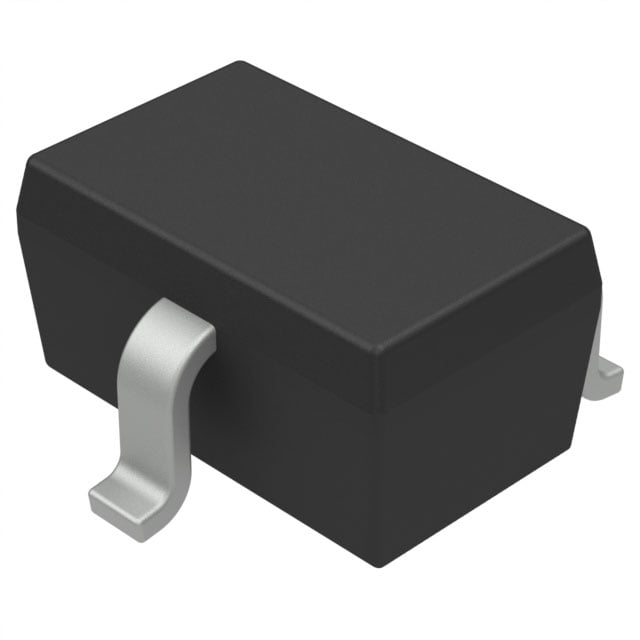

PDTD143XUX
TRANS PREBIAS NPN 0.425W
PDTD143XUX Hakkında
PDTD143XUX, Nexperia tarafından üretilen NPN tipi ön beslemeli (pre-biased) bipolar transistördür. SC-70 (SOT-323) yüzey monte paketinde sunulan bu komponent, entegre baz ve emitter dirençlerine sahiptir. Maksimum kolektör akımı 500mA, geçiş frekansı 225MHz ve kesme voltajı 50V'dur. 4.7kΩ baz direnci ve 10kΩ emitter direnci ile önceden yapılandırılmıştır. 300mW güç sınırlaması ile çalışan bu transistör, anahtarlama uygulamaları, lojik seviyelendirme ve düşük güçlü sinyal amplifikasyonunda kullanılır. 70 minimum DC akım kazancı (hFE) ile 50mA kolektör akımında ve 5V VCE'de çalışır. Küçük paket boyutu sayesinde yoğun PCB tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 50mA, 5V |
| Frequency - Transition | 225 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | SOT-323 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 2.5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
