Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

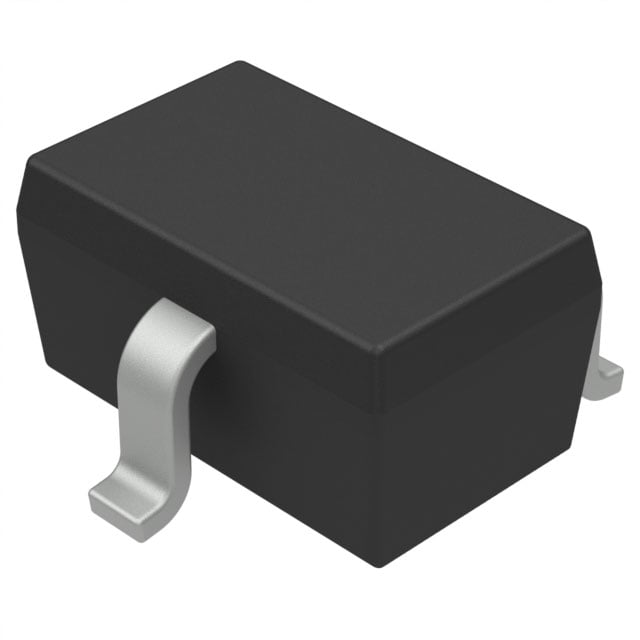

PDTD123YUF
TRANS PREBIAS NPN 0.425W
PDTD123YUF Hakkında
PDTD123YUF, Nexperia tarafından üretilen NPN tipi ön beslemeli (pre-biased) bipolar transistördür. SC-70 (SOT-323) yüzey monte paketinde sunulan bu komponent, 500mA maksimum kollektör akımı ve 225MHz transition frequency ile çalışır. Maksimum 50V Vce breakdown voltajı ve 300mW güç dissipasyon kapasitesine sahiptir. Dahili 2.2kΩ taban direnci ve 10kΩ emitter-taban direnci içeren yapısı sayesinde ayrı biyaslandırma dirençlerine ihtiyaç duymaz. 100mV doyum voltajı ve 70 minimum DC akım kazancı (50mA, 5V'da) ile düşük seviye sinyallerin anahtarlanması, darbe şekillendirmesi, lojik seviye çevirimi ve genel sinyal işleme uygulamalarında kullanılır. Yüksek entegrasyon oranı ve kompakt tasarımı nedeniyle mobil cihazlar, set-top boxlar ve endüstriyel kontrol sistemlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 50mA, 5V |
| Frequency - Transition | 225 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 2.2 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | SOT-323 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 2.5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
