Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

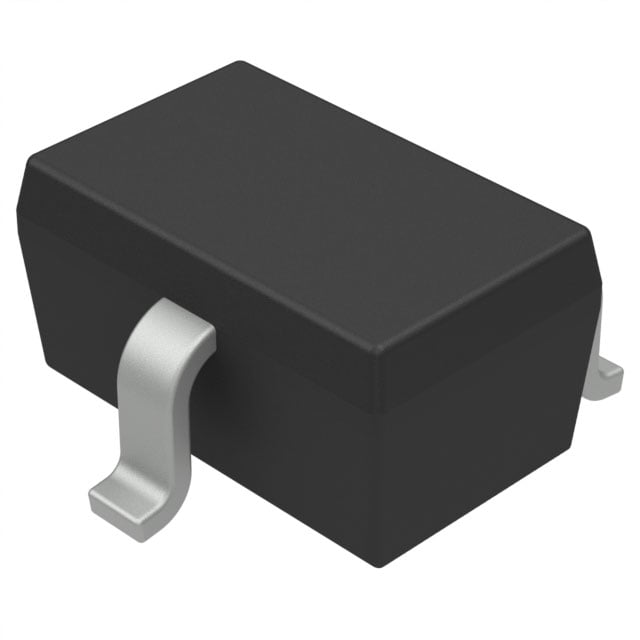

PDTD114EUX
TRANS PREBIAS NPN 0.425W
PDTD114EUX Hakkında
PDTD114EUX, Nexperia tarafından üretilen ön beslemeli NPN bipolar transistörüdür. SC-70/SOT-323 yüzey montaj paketinde sunulan bu bileşen, entegre tabanlı ön yükleme dirençlerine sahiptir. Maksimum kolektör akımı 500mA ve 225MHz transition frequency ile orta hızlı anahtarlama uygulamalarında kullanılır. 50V maksimum VCE breakdown voltajı ile genel amaçlı lojik seviyeleri sürücü devrelerde, darbe oluşturma ve anahtarlama uygulamalarında tercih edilir. 70 minimum DC current gain (hFE) ve 100mV maksimum doyum voltajı ile verimli kapalı durum işletmesi sağlar. Kompakt boyutu ve entegre dirençler sayesinde minimum PCB alanı gerektirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 50mA, 5V |
| Frequency - Transition | 225 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | SOT-323 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 2.5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
