Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

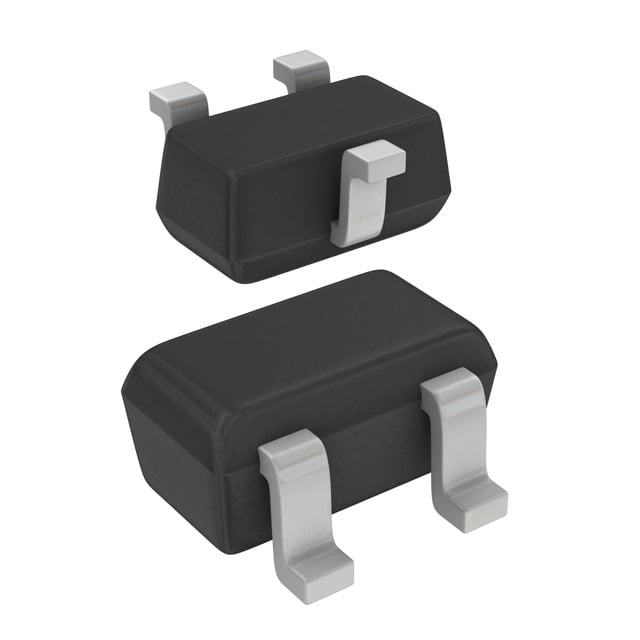

PDTC144WE,115
TRANS PREBIAS NPN 150MW SC75
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SC-75
- Seri / Aile Numarası
- PDTC144WE
PDTC144WE,115 Hakkında
PDTC144WE,115, NXP Semiconductors tarafından üretilen ön beslemeli (pre-biased) NPN bipolar transistördür. SC-75 (SOT-416) yüzey montaj paketinde sunulan bu komponent, entegre baz ve emitter dirençleriyle (sırasıyla 47kΩ ve 22kΩ) önceden yapılandırılmıştır. Maksimum 100mA collector akımı ve 150mW güç dissipasyonu kapasitesiyle, düşük sinyalli anahtarlama uygulamalarında, lojik devre çıkışlarının sürülmesinde ve genel amaçlı amplifikasyon işlevlerinde kullanılır. 50V collector-emitter gerilimi ve 150mV satürasyon voltajı ile entegre devre tabanlı tasarımlarda doğrudan uygulanabilir. Ön beslemeli yapısı, harici baz direnci gerektirmeden basit tasarımlar için uygundur. Not: Bu ürün güncel katalogda üretimi durdurulmuş (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 5V |
| Mounting Type | Surface Mount |
| Package / Case | SC-75, SOT-416 |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | SC-75 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
