Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

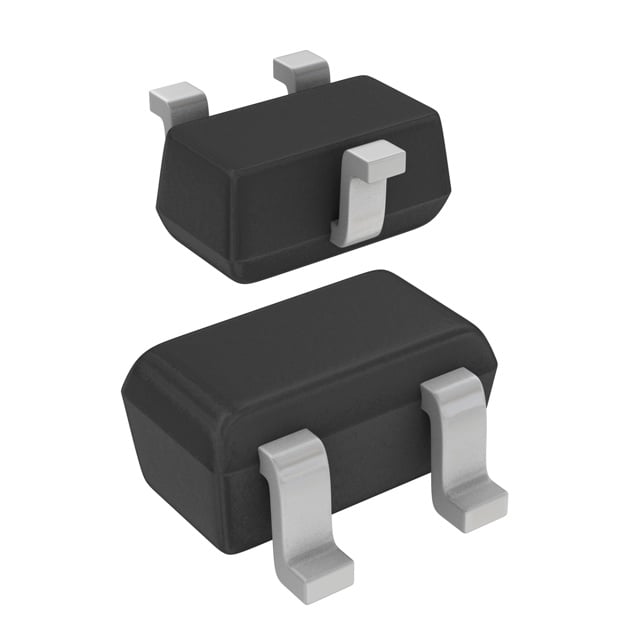

PDTC144EE,135
TRANS PREBIAS NPN 150MW SC75
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SC-75
- Seri / Aile Numarası
- PDTC144EE
PDTC144EE,135 Hakkında
PDTC144EE,135, NXP Semiconductors tarafından üretilen ön beslemeli (pre-biased) NPN bipolar transistördür. SC-75 (SOT-416) yüzey montajlı paket ile sunulan bu bileşen, maksimum 150mW güç tüketimine sahiptir. Emitter tarafında 47kΩ ve baza bağlı 47kΩ ön beslenme dirençleri entegre olarak bulunmaktadır. Maksimum kolektor akımı 100mA, VCE(sat) değeri 150mV (10mA, 500µA şartlarında) olup, kolektor-emitter gerilim break-down değeri 50V'tur. DC akım kazancı (hFE) minimum 80 (5mA, 5V şartlarında) belirtilmiştir. Düşük güç uygulamalarında, anahtarlama ve sinyal işleme devrelerinde yaygın olarak kullanılır. Ön beslenme dirençleri sayesinde baza ayrı direnç eklenmesine gerek kalmadığından, tasarım basitleştirilir ve PCB alanı tasarrufu sağlanır. Bileşen mevcut durumu itibariyle üretim dışı (Obsolete) olarak kategorize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 5V |
| Mounting Type | Surface Mount |
| Package / Case | SC-75, SOT-416 |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 47 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SC-75 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
