Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

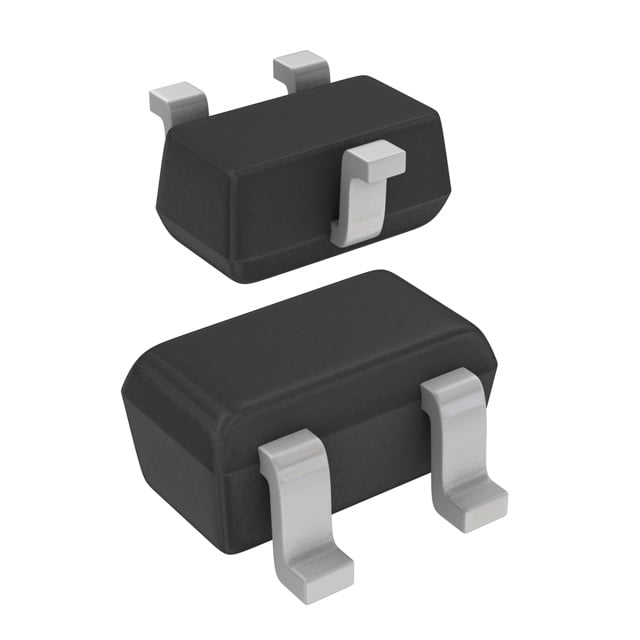

PDTC143ZE,115
TRANS PREBIAS NPN 150MW SC75
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SC-75
- Seri / Aile Numarası
- PDTC143ZE
PDTC143ZE,115 Hakkında
PDTC143ZE,115, NXP Semiconductors tarafından üretilen ön beslemeli (pre-biased) NPN transistördür. SC-75 (SOT-416) yüzey montaj paketinde sunulan bu komponent, entegre baz ve emiter direnç ağı ile birlikte gelir. 150mW maksimum güç dağıtımı, 100mA maksimum collector akımı ve 50V breakdown voltajı ile çalışır. Vce doyum voltajı 100mV'dir. 4.7kΩ baz direnci ve 47kΩ emiter-baz direnci içerir. Hızlı anahtarlama uygulamaları, darbe kontrolü devreleri ve düşük sinyal amplifikasyon aşamalarında kullanılır. Ön beslemeli yapısı sayesinde karmaşık biyaslandırma ağı gerektirmeyen tasarımlar için uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 10mA, 5V |
| Mounting Type | Surface Mount |
| Package / Case | SC-75, SOT-416 |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SC-75 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
