Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

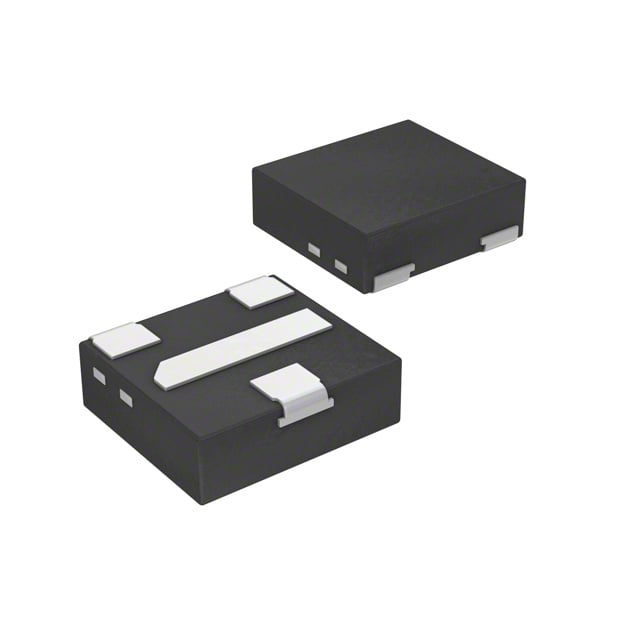

PDTC124EQAZ
TRANS PREBIAS NPN 3DFN
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XDFN Exposed Pad
- Seri / Aile Numarası
- PDTC124
PDTC124EQAZ Hakkında
PDTC124EQAZ, Nexperia tarafından üretilen ön beslemeli NPN bipolar transistörüdür. 3-XDFN Exposed Pad yüzey montajlı pakette sunulan bu bileşen, dahili 22 kΩ base ve emitter-base dirençleri ile entegre olarak gelir. Maksimum 100 mA collector akımı, 280 mW güç dağıtımı kapasitesi ve 230 MHz transition frekansı ile çalışır. 50V collector-emitter breakdown voltajı ve 150mV saturation voltajı (10mA collector akımında) özelikleriyle sunulur. Ön beslemeli yapısı sayesinde karmaşık bias devrelerinin tasarımını basitleştirir. Geçiş hızının yüksek olması nedeniyle anahtarlama uygulamalarında, dijital lojik devrelerinde ve düşük sinyal amplifikasyon uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 5V |
| Frequency - Transition | 230 MHz |
| Mounting Type | Surface Mount |
| Package / Case | 3-XDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 280 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | DFN1010D-3 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
