Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

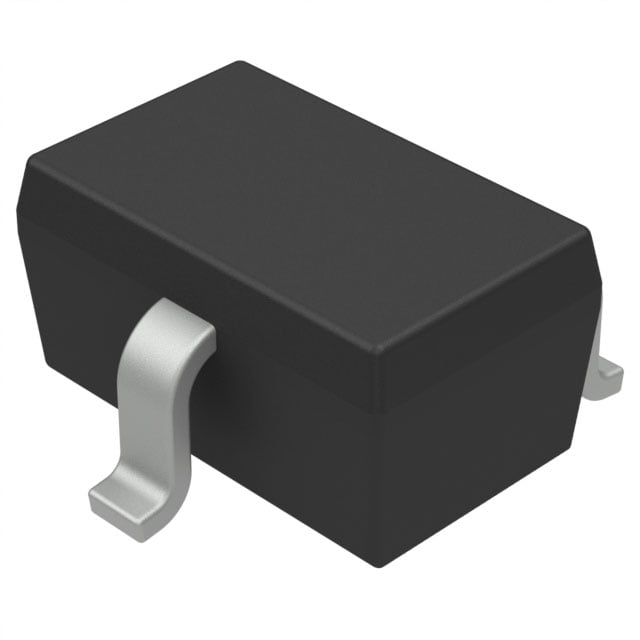

PDTC114YUF
TRANS PREBIAS NPNV 100MA SOT323
PDTC114YUF Hakkında
PDTC114YUF, Nexperia tarafından üretilen NPN tipi ön beslemeli (pre-biased) bipolar transistördür. SC-70 (SOT-323) yüzey montajı paketinde sunulan bu komponent, maksimum 100mA kolektör akımı ve 230MHz transition frekansı ile çalışır. Dahili 10kΩ base resistörü ve 47kΩ emitter-base resistörü ile önceden yapılandırılmıştır. DC akım kazancı 100 @ 5mA/5V koşullarında belirtilmiş olup, maksimum 100mV Vce saturation voltajına sahiptir. Düşük collector cutoff akımı (1µA) ile hassas anahtarlama uygulamalarında, sinyal işleme devrelerinde ve lojik seviye değiştirme (level shifting) uygulamalarında kullanılır. Ön beslemeli yapısı sayesinde harici bias resistörlerine gerek duymayan kompakt çözümler sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 5mA, 5V |
| Frequency - Transition | 230 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SOT-323 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 250µA, 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
