Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

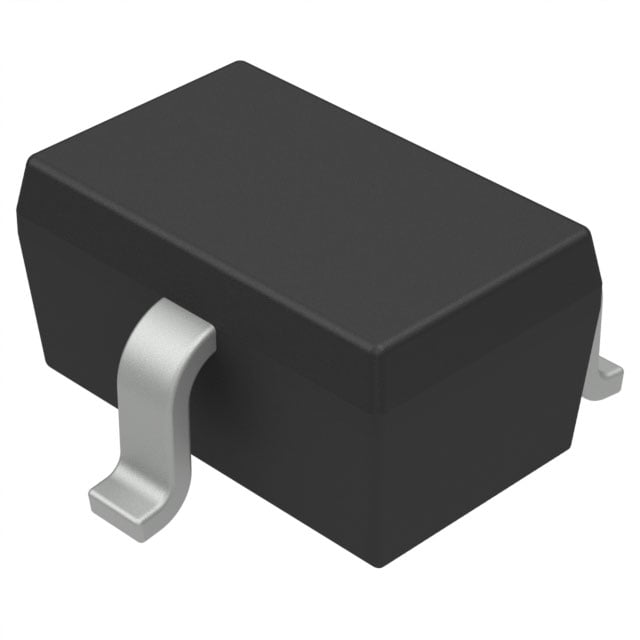

PDTC114YU,115
TRANS PREBIAS NPN 50V SOT323
PDTC114YU,115 Hakkında
PDTC114YU,115, Nexperia tarafından üretilen ön beslemeli (pre-biased) NPN bipolar transistördür. SOT-323 (SC-70) yüzey montajlı paketinde sunulan bu bileşen, maksimum 50V collector-emitter gerilimi ve 100mA collector akımı ile çalışabilir. İçerisinde 10kΩ base ve 47kΩ emitter-base direnç bulunduran bu transistör, 230MHz transition frequency'sine sahiptir. DC current gain değeri 5mA collector akımında 100'dür. Maksimum 200mW güç tüketimi ile tasarlanan PDTC114YU, sinyal anahtarlama uygulamaları, lojik seviye kontrolü ve düşük güçlü amplifikasyon devrelerinde kullanılır. Ön beslemeli tasarımı sayesinde harici base biyaslaması gerektirmez ve kompakt PCB tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 5mA, 5V |
| Frequency - Transition | 230 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SOT-323 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
