Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

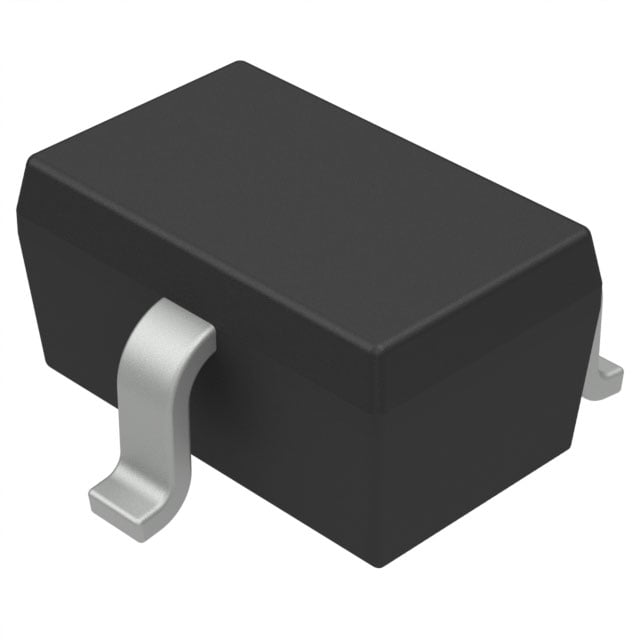

PDTC114EU/MIF
RET
PDTC114EU/MIF Hakkında
PDTC114EU/MIF, Nexperia tarafından üretilen ön beslemeli NPN bipolar junction transistördür (BJT). SC-70/SOT-323 yüzey montaj paketinde sunulan bu bileşen, entegre base ve emitter rezistörleri (her biri 10 kΩ) içerir. Maksimum kolektör akımı 100 mA, kolektör-emitter breakdown voltajı 50 V ve maksimum güç tüketimi 200 mW'tır. 230 MHz transition frekansı ile hızlı anahtarlama uygulamalarına uygundur. Düşük seviye sinyal işleme, lojik kapı sürücüsü ve genel amaçlı anahtarlama devrelerinde kullanılır. Ön beslemeli yapısı sayesinde harici resistor ihtiyacını azaltarak PCB alanı tasarrufu sağlar. Cihazın obsolete (üretim dışı) konumu nedeniyle yeni tasarımlarda yerini daha güncel bileşenlere bırakmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 5V |
| Frequency - Transition | 230 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | SOT-323 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
