Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

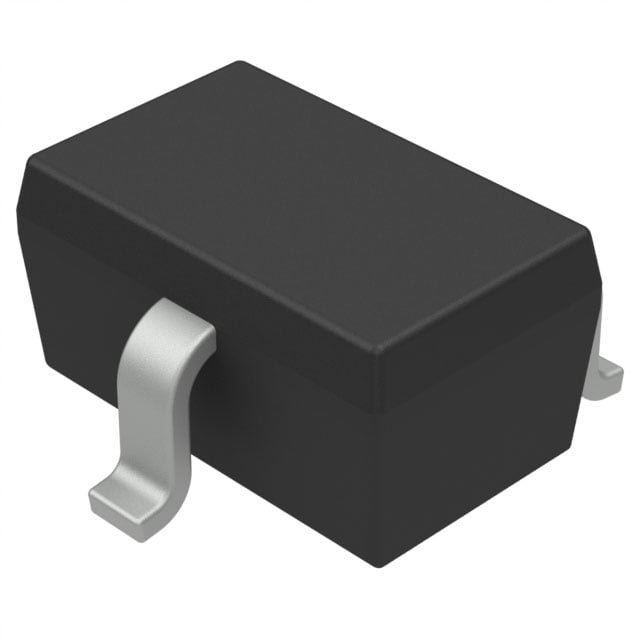

PDTB143XUF
TRANS PREBIAS PNP 0.425W
PDTB143XUF Hakkında
PDTB143XUF, Nexperia tarafından üretilen ön beslemeli PNP transistördür. SC-70 (SOT-323) yüzey montajlı paketinde sunulan bu bileşen, entegre base ve emitter dirençleri (R1: 4.7kΩ, R2: 10kΩ) ile önceden polarize edilmiş konfigürasyonda çalışır. 500mA maksimum kolektör akımı, 70 minimum DC akım kazancı ve 140MHz geçiş frekansı ile hızlı anahtarlama uygulamalarında kullanılır. 50V kolektör-emitter diyelectric dayanımı ve 100mV doyum voltajı karakteristiği ile lojik seviye sürücü devreleri, sinyal yönetimi ve düşük güçlü anahtarlama uygulamalarında tercih edilen bir seçenektir. Maksimum 300mW güç tüketimi ile özellikle taşınabilir ve pil tabanlı sistemlerde kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 50mA, 5V |
| Frequency - Transition | 140 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | SOT-323 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 2.5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
