Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

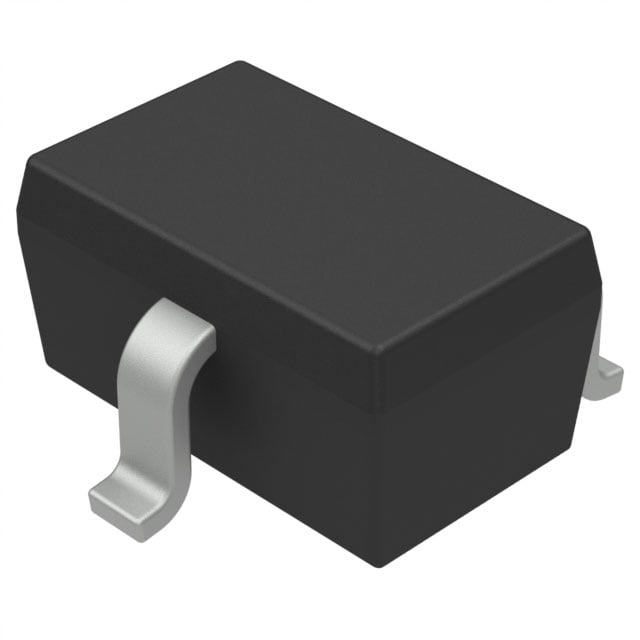

PDTB143EUF
TRANS PREBIAS NPN 50V SOT323
PDTB143EUF Hakkında
PDTB143EUF, Nexperia tarafından üretilen NPN tipinde ön beslemeli (pre-biased) bir bipolar transistördür. SOT-323 yüzey montaj paketinde sunulan bu komponent, maksimum 50V kolektör-emitter gerilimi ve 500mA kolektör akımı ile çalışabilir. İçerisinde entegre 4.7kΩ baz ve emitter-baz dirençleri bulunur. 140MHz transition frekansı ve 300mW maksimum güç derecelendirmesi ile düşük seviye sürücü, anahtar ve amplifikatör uygulamalarında kullanılır. Ön beslemeli yapısı sayesinde transistörün doyma bölgesinde çalışmasını sağlayan dirençler yerleşiktir, böylece harici direnç ekleme ihtiyacı ortadan kalkar. Tüketici elektroniği, industrial kontrol sistemleri ve sinyal işleme devrelerinde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 50mA, 5V |
| Frequency - Transition | 140 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 4.7 kOhms |
| Supplier Device Package | SOT-323 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 2.5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
