Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

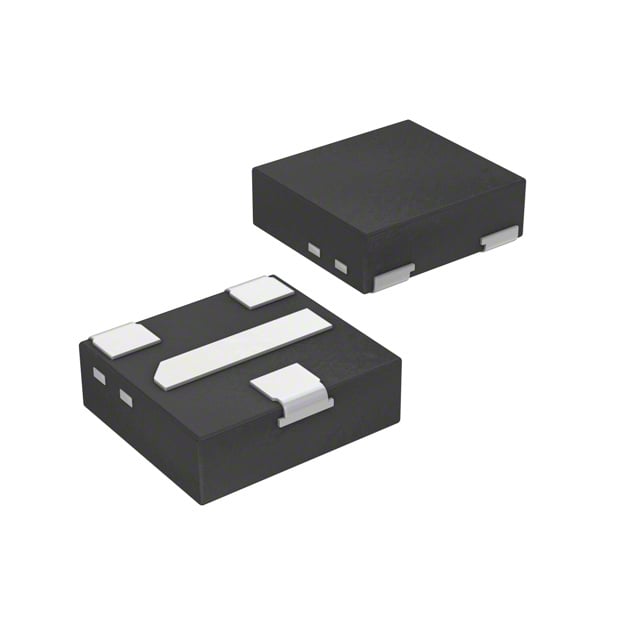

PDTB143EQAZ
TRANS PREBIAS PNP 3DFN
- Üretici
- Nexperia
- Paket/Kılıf
- 3-XDFN Exposed Pad
- Seri / Aile Numarası
- PDTB143EQ
PDTB143EQAZ Hakkında
PDTB143EQAZ, Nexperia tarafından üretilen ön beslemeli PNP bipolar transistördür. 3-XDFN SMD paketinde sunulan bu bileşen, maksimum 500mA kolektör akımı ve 150MHz geçiş frekansı ile hızlı anahtarlama uygulamalarında kullanılır. Entegre 4.7kΩ base ve emitter-base dirençleri ile biasing devresi gereksinimini azaltır. 50V breakdown voltajı ve 325mW güç disipasyonu özellikleri ile sinyal işleme, sayısal lojik arayüzleri ve kontrol devrelerinde yaygın olarak yer alır. Düşük doyum voltajı (100mV) özelliği ile enerji verimli tasarımlar sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 50mA, 5V |
| Frequency - Transition | 150 MHz |
| Mounting Type | Surface Mount |
| Package / Case | 3-XDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 325 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 4.7 kOhms |
| Supplier Device Package | DFN1010D-3 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 2.5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
