Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil
PDTB114EUF

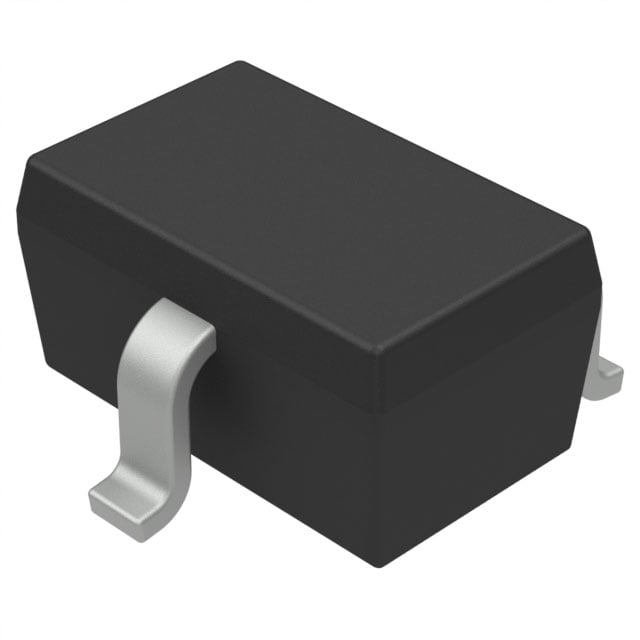

NOW NEXPERIA PDTB114EUF - SMALL
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-70
- Seri / Aile Numarası
- PDTB114
PDTB114EUF Hakkında
PDTB114EUF, Nexperia tarafından üretilen NPN tipinde ön beslemeli (pre-biased) bipolar transistördür. SC-70/SOT-323 yüzey montajı paketinde sunulan bu komponent, maksimum 500mA kollektör akımı ve 140MHz transition frekansı ile çalışır. İçerisinde entegre 10kΩ base ve emitter-base direnç ağları bulunur. 300mW güç sınırlaması ve 50V breakdown voltajı ile düşük sinyal uygulamalarında, anahtarlama devrelerinde ve amplifikasyon uygulamalarında kullanılır. DC akım kazancı 70 (50mA, 5V), doyum voltajı ise 100mV'dur. Ön beslemeli yapısı sayesinde harici bias dirençlerine gerek duymaz.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 50mA, 5V |
| Frequency - Transition | 140 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | SOT-323 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 2.5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
