Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

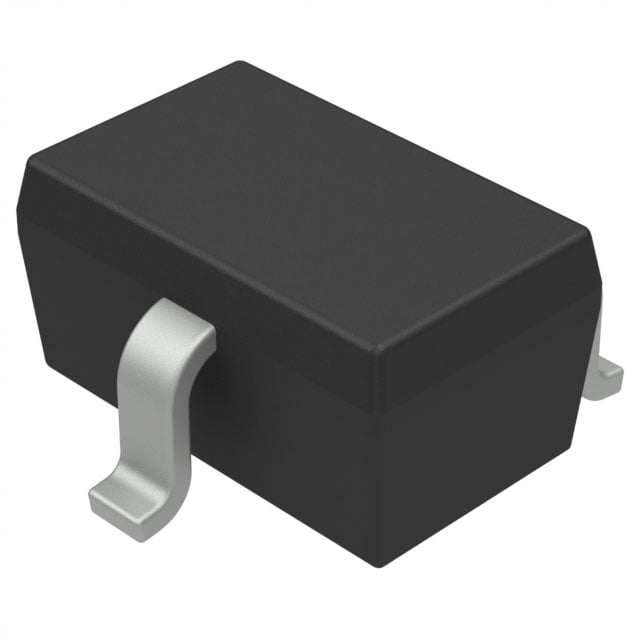

PDTB113ZUF
TRANS PREBIAS PNP 0.425W
PDTB113ZUF Hakkında
PDTB113ZUF, Nexperia tarafından üretilen ön beslemeli NPN bipolar transistörüdür. SC-70 (SOT-323) yüzey montajlı paket içerisinde sunulur. 500mA maksimum collector akımı, 50V collector-emitter breakdown voltajı ve 140MHz transition frequency özellikleri ile tasarlanmıştır. Entegre 1kΩ base ve 10kΩ emitter base dirençleri sayesinde harici biasing bileşenleri gerektirmeden kullanılabilir. 100mV saturation voltajı ve 70 minimum DC current gain özellikleri ile anahtarlama uygulamalarında, küçük sinyal amplifikasyonunda ve lojik seviye dönüştürücülerinde yaygın olarak kullanılır. 300mW maksimum güç disipasyonu ile düşük güçlü RF ve analog devreler için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 50mA, 5V |
| Frequency - Transition | 140 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistor - Base (R1) | 1 kOhms |
| Resistor - Emitter Base (R2) | 10 kOhms |
| Supplier Device Package | SOT-323 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 100mV @ 2.5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
