Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

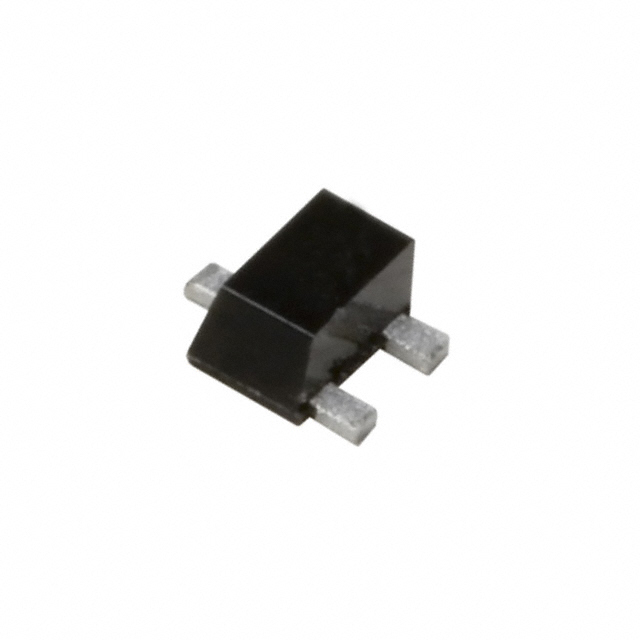

PDTA114TEF,115
TRANS PREBIAS PNP 150MW SC89
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SC-89
- Seri / Aile Numarası
- PDTA114TEF
PDTA114TEF,115 Hakkında
PDTA114TEF,115, NXP Semiconductors tarafından üretilen PNP tipi ön beslemeli (pre-biased) BJT transistördür. SC-89 (SOT-490) yüzey montaj paketinde sunulan bu komponent, 150mW güç yayılımı kapasitesi ve 100mA maksimum kolektör akımı ile tasarlanmıştır. Entegre 10kΩ baz direnci sayesinde harici baz direnç gerektirmeden direkt kullanım imkanı sağlar. 200 minimum DC akım kazancı (1mA, 5V koşullarında) ve 50V VCEO değeriyle düşük sinyal anahtarlama uygulamalarında, ses amplifikatörleri, aydınlatma kontrolü ve genel amaçlı anahtarlama devrelerinde kullanıma uygundur. 150mV doyum gerilimi (500µA baz, 10mA kolektör akımında) ile hızlı anahtarlama performansı sunar. Ön beslemeli yapısı otomatik biyaz stabilizasyonu sağlar ve devre tasarımını basitleştirir. Not: Bu ürün üretim dışı (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 1mA, 5V |
| Mounting Type | Surface Mount |
| Package / Case | SC-89, SOT-490 |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 10 kOhms |
| Supplier Device Package | SC-89 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
