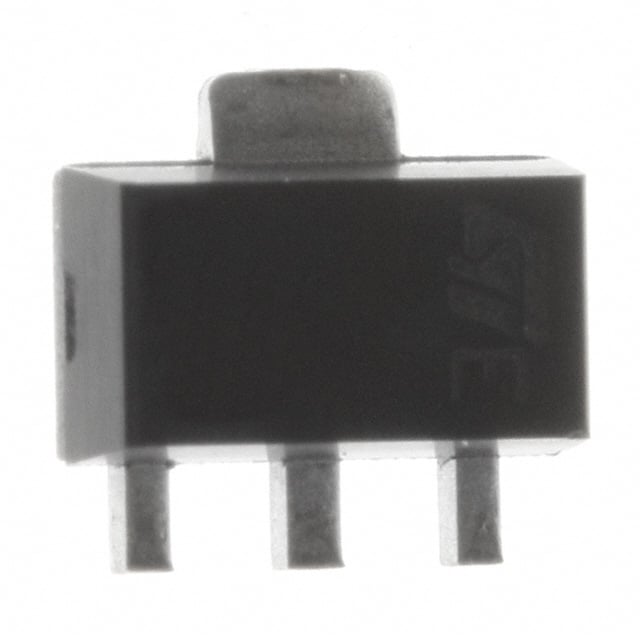

PD85004
FET RF 40V 870MHZ
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-243AA
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- PD85004
PD85004 Hakkında
PD85004, STMicroelectronics tarafından üretilen RF LDMOS transistördür. 870MHz frekans bandında çalışmak üzere tasarlanmış bu bileşen, 40V nominal voltaj ile 2A akım kapasitesine sahiptir. 17dB kazanç ve 4W çıkış gücü özellikleriyle radyo frekans amplifikatör uygulamalarında kullanılır. TO-243AA (SOT-89-3) paket türündeki bu komponentin test koşulları 13.6V voltaj ve 50mA akım değerlerinde belirlenmiştir. Hücresel iletişim sistemleri, kablosuz ağ cihazları ve RF güç amplifikasyonu gerektiren endüstriyel uygulamalarda tercih edilir. Mevcut durumu itibariyle üretimi sonlandırılmış (obsolete) bir parçadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 50 mA |
| Current Rating (Amps) | 2A |
| Frequency | 870MHz |
| Gain | 17dB |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Output | 4W |
| Supplier Device Package | SOT-89-3 |
| Transistor Type | LDMOS |
| Voltage - Rated | 40 V |
| Voltage - Test | 13.6 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
