Diyotlar - Doğrultucular - Diziler
PD411611

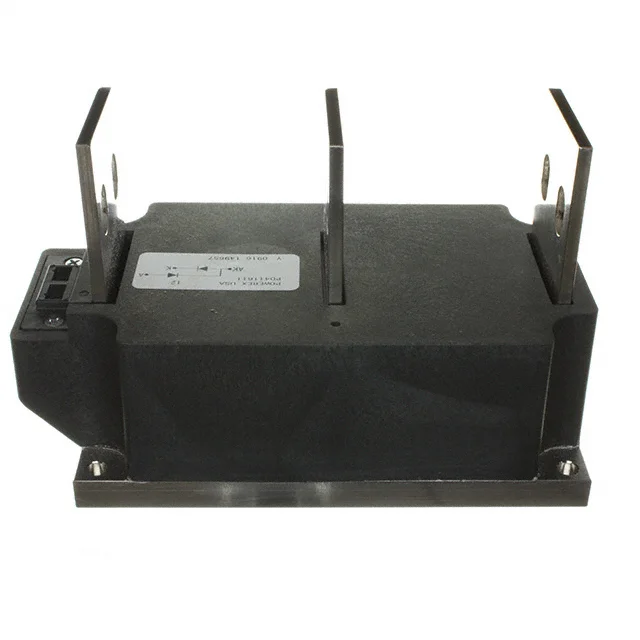

DIODE MODULE 1.6KV 1100A POWRBLK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- PD411611
PD411611 Hakkında
PD411611, Powerex, Inc. tarafından üretilen 1.6KV/1100A POWRBLOK diyot modülüdür. 1 çift seri bağlantı konfigürasyonunda düzenlenmiş standart diyot tipi ürün, yüksek güç doğrultma uygulamalarında kullanılır. Ürün, chassis montaj tipi POW-R-BLOK™ paketinde sunulmakta olup, -40°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. 22 µs reverse recovery time ve standart recovery hızı (>500ns, >200mA) ile endüstriyel güç kaynakları, kaynak cihazları ve ağır yük doğrultma devrelerinde uygulanır. 1600V DC reverse voltaj dayanımı ile çıkış doğrultması, fren işlemleri ve enerji yönetimi sistemlerinde tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 1100A |
| Current - Reverse Leakage @ Vr | 200 mA @ 1600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Active |
| Reverse Recovery Time (trr) | 22 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
