Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

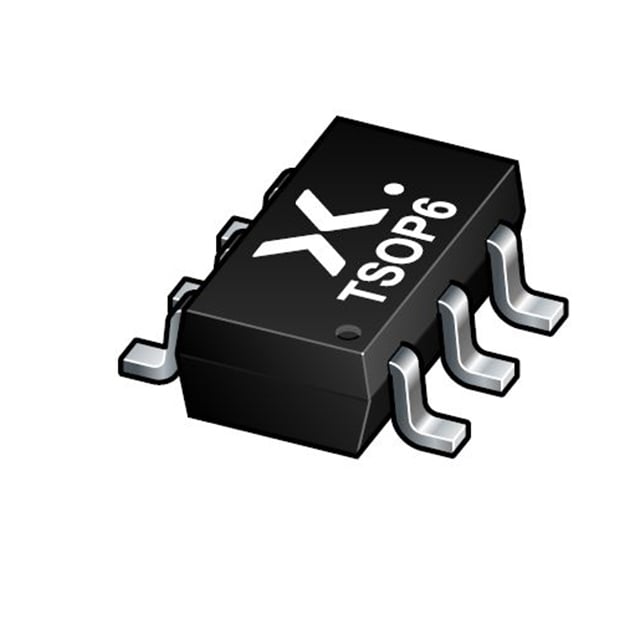

PBLS6024D,115
TRANS PREBIAS 1NPN 1PNP 6TSOP
PBLS6024D,115 Hakkında
PBLS6024D,115, Nexperia tarafından üretilen ön beslemeli bipolar transistör dizisidir. Tek paket içinde 1 adet NPN ve 1 adet PNP transistörü barındıran bu komponent, SC-74 (SOT-457) Surface Mount paketinde sunulmaktadır. 22kΩ base ve emitter-base direnç ile ön beslemeli konfigürasyonda tasarlanmıştır. 150MHz transition frequency ve 100mA (NPN) / 1.5A (PNP) maksimum kollektör akımı kapasitesi ile hızlı anahtarlama uygulamalarında kullanılır. 50V / 65V breakdown voltajı ve maksimum 760mW güç harcaması ile sınırlı güç bütçesi olan devreler için uygun bir seçenektir. Sinyal işleme, driver devreleri ve genel amaçlı anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 1.5A |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 5V / 140 @ 1A, 2V |
| Frequency - Transition | 150MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 760mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | 6-TSOP |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 260mV @ 100mA, 1.5A |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 65V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
