Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

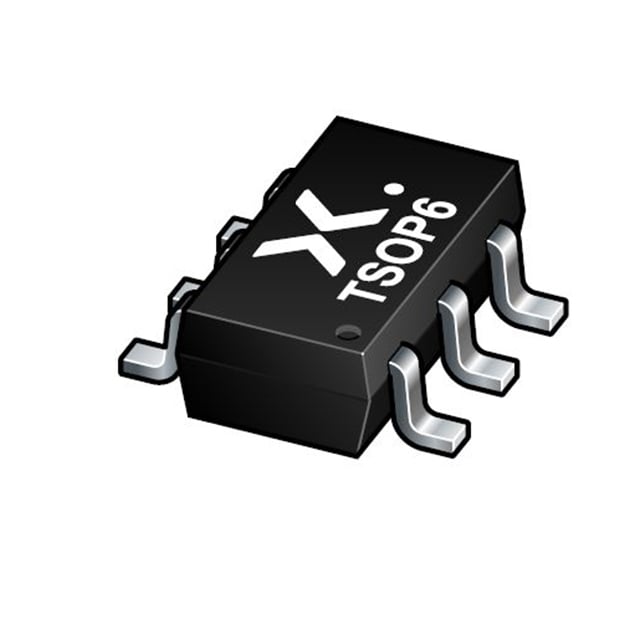

PBLS6005D,115
TRANS PREBIAS 1NPN 1PNP 6TSOP
PBLS6005D,115 Hakkında
PBLS6005D,115, Nexperia tarafından üretilen ön beslemeli (pre-biased) bipolar junction transistör (BJT) dizisidir. Tek bir NPN ve bir PNP transistörden oluşan bu bileşen, 6-TSOP (SC-74, SOT-457) yüzey montaj paketinde sunulmaktadır. NPN transistör maksimum 100mA kolektör akımı ve 185MHz transition frekansı ile çalışırken, PNP transistör maksimum 700mA akım kapasitesine sahiptir. Her iki transistör için 47kΩ taban dirençleri entegre edilmiştir. Maksimum 600mW güç tüketimi ve 50-60V collector-emitter breakdown voltajı ile, bu komponent güç kademesi uygulamaları, amplifikasyon devreleri ve hızlı anahtarlama uygulamalarında kullanılır. Düşük kolektör kesme akımı (1µA, 100nA) ve ön beslemeli tasarımı, düşük güç tüketimli ve kompakt devreler için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 700mA |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 5V / 150 @ 500mA, 5V |
| Frequency - Transition | 185MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 600mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | 6-TSOP |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 340mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
