Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
PBLS6004D,115

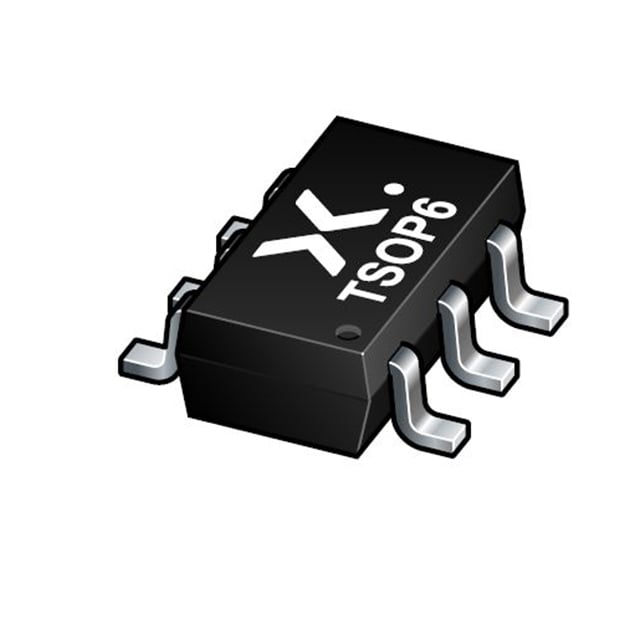

TRANS PREBIAS 1NPN 1PNP 6TSOP
PBLS6004D,115 Hakkında
PBLS6004D,115, Nexperia tarafından üretilen ön beslemeli (pre-biased) BJT transistör dizisidir. Tek bir pakette 1 adet NPN ve 1 adet PNP transistörü içerir. SC-74 (6-TSOP) yüzey montajlı paket ile sunulur. NPN transistörün maksimum collector akımı 100mA, PNP transistörün maksimum collector akımı 700mA'dır. Her transistör için entegre edilmiş 22kOhm base direnç (R1) ve 22kOhm emitter-base direnç (R2) bulunur. Maksimum güç tüketimi 600mW'dir. 185MHz transition frequency ile hızlı anahtarlama uygulamalarında kullanılabilir. Collector-Emitter diyot gerilimleri 50V (NPN) ve 60V (PNP) ile sınırlandırılmıştır. Ön beslemeli yapısı sayesinde lojik devreler, sinyal anahtarlaması ve düşük seviye amplifikasyon uygulamalarında doğrudan kullanım için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 700mA |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 5mA, 5V / 150 @ 500mA, 5V |
| Frequency - Transition | 185MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 600mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | 6-TSOP |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 340mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
