Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

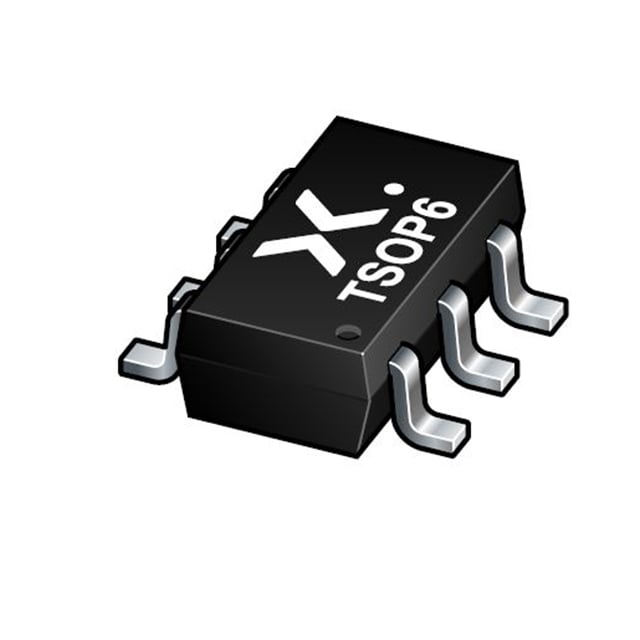

PBLS6003D,115
TRANS PREBIAS 1NPN 1PNP 6TSOP
PBLS6003D,115 Hakkında
PBLS6003D,115, Nexperia tarafından üretilen ön beslemeli transistör dizisidir. Tek paket içerisinde 1 adet NPN ve 1 adet PNP transistörü barındıran entegre devredir. SC-74 (SOT-457) surface mount paketinde sunulan bu bileşen, 6 pin TSOP konfigürasyonuna sahiptir. NPN transistörü maksimum 700mA kollektör akımı ve 185MHz transition frekansı ile çalışabilir. PNP transistörü maksimum 100mA akım kapasitesine sahiptir. Her iki transistör de temel uçlarına entegre 10kΩ önyükleme dirençleri ve emitter tarafında ek 10kΩ direnç içerir. Maksimum güç dağılımı 600mW'tır. Bileşen, sinyal anahtarlama, lojik devre uygulamaları ve driver devrelerde yaygın olarak kullanılır. Düşük güç tüketimi ve kompakt tasarımı sayesinde taşınabilir ve gömülü sistemler için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 700mA |
| Current - Collector Cutoff (Max) | 1µA, 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 5mA, 5V / 150 @ 500mA, 5V |
| Frequency - Transition | 185MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 600mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 10kOhms |
| Supplier Device Package | 6-TSOP |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 340mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
