Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

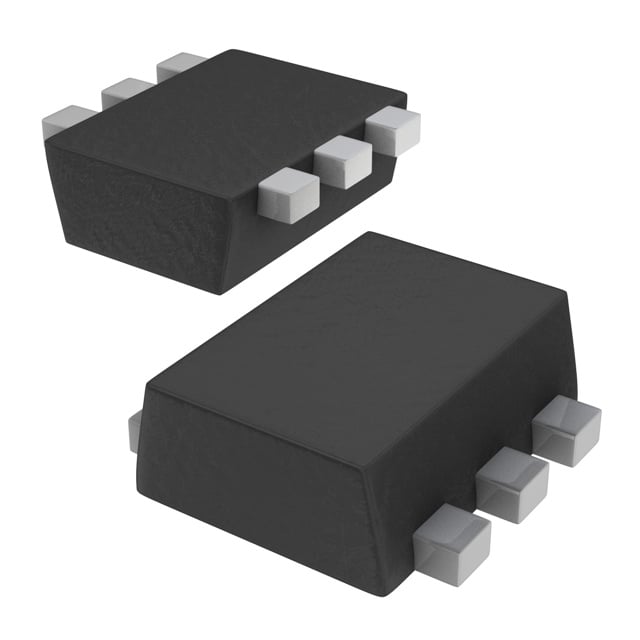

PBLS4005V,115
TRANS NPN PREBIAS/PNP SOT666
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- PBLS4005V
PBLS4005V,115 Hakkında
PBLS4005V,115, NXP Semiconductors tarafından üretilen ön beslemeli (pre-biased) transistör dizisidir. SOT-666 paketinde sunulan bu komponent, 1 adet NPN ve 1 adet PNP transistörden oluşmaktadır. 47kΩ base resistörü ve 47kΩ emitter-base resistörü ile önceden yapılandırılmıştır. Maksimum 100mA (NPN) ve 500mA (PNP) collector akımı, 300MHz transition frekansı ve 300mW güç kapasitesi ile anahtarlama uygulamalarında kullanılır. DC gain özellikleri sayesinde amplifikasyon devrelerinde tercih edilir. Lojik seviye sürücü, güç yönetimi ve sinyal kontrolü gibi uygulamalarda yaygın olarak kullanılmaktadır. Bileşen güncellenmiş ürünlerle değiştirilmiş olup, eski tasarımlar için referans olarak tutulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA, 500mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 5mA, 5V / 150 @ 100mA, 2V |
| Frequency - Transition | 300MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SOT-666 |
| Transistor Type | 1 NPN Pre-Biased, 1 PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 500µA, 10mA / 350mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V, 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
